電動三通合流、分流調節閥
產品編號：17520-440
產品型號：ZAZQ、ZAZX
更新時間：2013.07.17
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、簡介說明：
ZAZQ、ZAZX系列電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
ZAZQ、ZAZX系列電動三通合流、分流調節閥產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
二、工作原理：
ZAZQ、ZAZX系列電動三通合流、分流調節閥由DKZ 電動執行機構和三通合流或三通分流調節閥組成，以電源為動力，接受統一的標準信號0～10mA DC或4～20mA DC驅使閥門開度與此操作信號相對應。合流閥的作用是將兩種流體匯合成第三種流體，分流閥是將一種流體分成兩路流體。分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合。可替代兩臺單、雙座調節閥，節省投資，占據空間小。三通調節閥通常用于熱交換器的兩種介質調節，及簡單的配比調節。
三、電動三通合流、分流調節閥的主要特點：
1、流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
2、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
3、伺服放大器采用深度動態負反饋，可提高調節精度。
4、電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
5、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
6、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
7、波紋管密封型對移動的閥桿形成******的密封，堵絕流體外漏。
四、電動三通合流、分流調節閥的主要零件資料：
1、閥體、閥蓋：HT200、ZG230～450ZG1Cr18Ni9Ti；
2、閥芯、閥座：1Cr18Ni9Ti司太萊合金堆焊；
3、填料：聚四氟乙烯；
4、推桿、襯套：2Cr13。

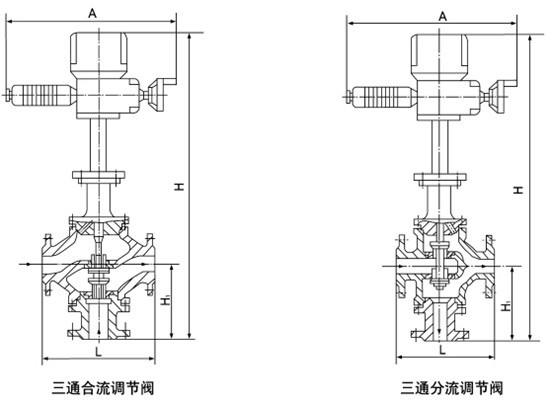

五、連接尺寸及標準：
1、法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88，JB/T79-94；
2、法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面、閥體為凹面；
3、結構長度：GB12221-89；
4、夾套保溫型夾套載熱體接口：對焊ф18X4；
5、閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、JPI等標準。
六、主要技術參數：
|
公稱通DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 | ||||||
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
100 | ||||||||
|
固有流量物性 |
直線、拋物線 | ||||||||||||
|
工作溫度（°C） |
普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450 | ||||||||||||
|
介質溫度（°C） |
200以下（對合流而言） | ||||||||||||
|
固有可調比R |
30：1 | ||||||||||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 | ||||||||||||
|
允許泄漏量 |
硬密封：Ⅳ級、軟密封：Ⅵ級 | ||||||||||||
|
作用方式 |
電開式、電關式 | ||||||||||||
|
信號范圍（mA.DC） |
0～10、4～20 | ||||||||||||
|
220V、50Hz | |||||||||||||
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||
|
法蘭距離 （L） |
PN16 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 | |
|
PN40 |
190 |
200 |
220 |
255 |
285 |
310 |
360 |
430 |
465 |
560 |
690 |
795 | ||
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
752 |
819 | ||
|
標準閥蓋 H1 |
PN16 |
805 |
821 |
843 |
878 |
989 |
1014 |
1016 |
1149 |
1210 |
1230 |
1980 |
2100 | |
|
PN40 |
805 |
821 |
843 |
878 |
989 |
1014 |
1016 |
1149 |
1210 |
1230 |
1980 |
2100 | ||
|
PN64 |
825 |
841 |
863 |
898 |
1009 |
1034 |
1056 |
1179 |
1216 |
1300 |
2120 |
2460 | ||
|
中溫型閥蓋 H1 |
PN16 |
1005 |
1021 |
1043 |
1078 |
1239 |
1264 |
1266 |
1469 |
1530 |
1550 |
2330 |
2450 | |
|
PN40 |
805 |
821 |
843 |
878 |
989 |
1014 |
1016 |
1149 |
1210 |
1230 |
2330 |
2450 | ||
|
PN64 |
1025 |
1041 |
1063 |
1098 |
1259 |
1284 |
1306 |
1499 |
1526 |
1620 |
2370 |
2710 | ||
|
H2 |
PN16 |
140 |
150 |
160 |
180 |
200 |
222 |
220 |
270 |
280 |
306 |
474 |
584 | |
|
PN40 |
140 |
150 |
160 |
180 |
200 |
222 |
220 |
270 |
280 |
306 | ||||
|
PN64 |
分流 |
160 |
170 |
180 |
200 |
220 |
242 |
260 |
300 |
322 |
376 | |||
|
合流 |
160 |
170 |
180 |
200 |
220 |
242 |
260 |
325 |
322 |
376 | ||||
|
B |
460 |
530 |
630 | |||||||||||
|
法蘭標準 |
GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600Lb JIS：10K、20K、30K | |||||||||||||
八、訂貨時請用戶提供以下資料：
1、調節閥名稱、型號；
2、公稱通徑；
3、公稱壓力(MPa)；
4、額定流量系數(KV)；
5、固有流量特性；
6、介質名稱、閥前后壓力、溫度、流量等；
7、整機作用方式(電開、電關)及輸入信號；
8、閥體、閥內件及填料材質；
9、附件(操作器、伺服放大器等)；
10、其他特殊要求。
九、售后服務承諾：
1、我公司所售中偉調節閥產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
