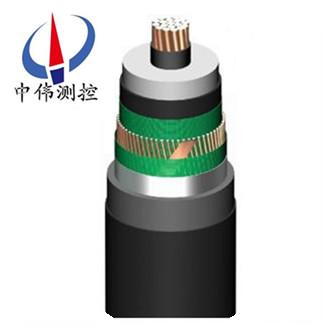

核電站用電纜
核電站用電纜適用于核電站核島反應堆安全殼內、外（K2類）和核電站核島反應堆安全殼內外（K3類）與儀器儀表、計算機及數據處理系統的連接。適用于核電站以及對阻燃有特別要求場所中額定電壓0.6/1kV。
Description：
一、線纜概述：
核電站用電纜適用于核電站核島反應堆安全殼內、外（K2類）和核電站核島反應堆安全殼內外（K3類）與儀器儀表、計算機及數據處理系統的連接。（執行標準：本產品按IEEE383、RCC-E等標準制造）。
二、產品用途：
核電站用電纜適用于核電站以及對阻燃有特別要求場所中額定電壓0.6/1kV。
三、電纜特性：
額定電壓Uo/U為0.6/1kV
導體長期允許的工作溫度90℃,短路（持續時間≤5s）溫度50℃
電纜敷設的環境溫度不低于0℃,敷設溫度低于0℃時,應進行加熱
電纜的***小彎曲半徑:屏蔽電纜不小于電纜外徑的8倍,非屏蔽型不小于電纜外徑的6倍
電纜敷設后運行的允許***低溫度環境:-40℃
四、電纜的特殊性能：
電纜能經受GB/T12666.5（IEC332-1）標準規定的成束燃燒實驗
電纜的絕緣線芯能經受GB/T12666.2（IEC332-1）標準規定的垂直燃燒實驗
電纜的低煙性能符合GB/17651.7（IEC6075-2）標準的規定,透光率≥60
電纜的低鹵性能符合GB/T17650.2（IEC60754-2）標準的規定,pH≥4.3,電導率<10us/mm
五、核電站用電纜電氣性能：
| 電纜導體 | 20℃時導體電阻 | 絕緣電阻 | ||||
| 截面積 | 結構 | 不鍍錫 | 鍍錫 | 20℃≥ | 60℃≥ | 90℃≥ |
| 0.35 | 7/0.25 | 57.6 | 60.3 | 1522 | 15.2 | 1.52 |
| 0.5 | 7/0.30 | 36.0 | 36.7 | 1350 | 13.5 | 1.35 |
| 0.75 | 7/0.37 | 24.5 | 24.7 | 1168 | 11.7 | 1.17 |
| 1.0 | 7/0.43 | 18.1 | 18.2 | 1171 | 11.7 | 1.17 |
| 1.5 | 7/0.52 | 12.1 | 12.2 | 1020 | 10.2 | 1.02 |
| 2.5 | 7/0.68 | 7.41 | 7.56 | 832 | 8.32 | 0.83 |
| 4 | 7/0.85 | 4.69 | 4.70 | 697 | 6.97 | 0.697 |
六、核電站用電纜型號：
| 型號 | 產品名稱 |
| HKYJE-K3 | 核電站用1E級K3類交聯聚乙烯絕緣聚烯氫護套低煙無鹵阻燃控制電纜 |
| HKYJEP-K3 | 核電站用1E級K3類交聯聚乙烯絕緣聚烯氫護套銅絲編織屏蔽低煙無鹵阻燃控制電纜 |
| HKYJEP2-K3 | 核電站用1E級K3類交聯聚乙烯絕緣聚烯氫護套銅塑復合帶繞包屏蔽低煙無鹵阻燃控制電纜 |
| HKYJE24-K3 | 核電站用1E級K3類交聯聚乙烯絕緣聚烯氫護套鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKYJEP-24-K3 | 核電站用1E級K3類交聯聚乙烯絕緣聚烯氫護套銅絲編織屏蔽鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKYJEP2-24-K3 | 核電站用1E級K3類交聯聚乙烯絕緣聚烯氫護套銅塑復合帶繞包屏蔽鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKYJGE-K3 | 核電站用1E級K3類交聯聚乙烯絕緣隔氧層聚烯氫護套低煙無鹵阻燃控制電纜 |
| HKYJGEP-K3 | 核電站用1E級K3類交聯聚乙烯絕緣隔氧層聚烯氫護套銅絲編織屏蔽低煙無鹵阻燃控制電纜 |
| HKYJGEP2-K3 | 核電站用1E級K3類交聯聚乙烯絕緣隔氧層聚烯氫護套銅塑復合帶繞包屏蔽低煙無鹵阻燃控制電纜 |
| HKYJGE24-K3 | 核電站用1E級K3類交聯聚乙烯絕緣隔氧層聚烯氫護套鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKYJGEP-24-K3 | 核電站用1E級K3類交聯聚乙烯絕緣隔氧層聚烯氫護套銅絲編織屏蔽鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKYJGEP2-24-K3 | 核電站用1E級K3類交聯聚乙烯絕緣隔氧層聚烯氫護套銅塑復合到繞包屏蔽鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKXE-K3 | 核電站用1E級K3類乙丙橡皮絕緣聚烯烴護套低煙無鹵阻燃控制電纜 |
| HKXEP-K3 | 核電站用1E級K3類乙丙橡皮絕緣聚烯烴護套銅絲編織屏蔽低煙無鹵阻燃控制電纜 |
| HKXEP2-K3 | 核電站用1E級K3類乙丙橡皮絕緣聚烯烴護套銅塑復合帶繞包屏蔽低煙無鹵阻燃控制電纜 |
| HKXE24-K3 | 核電站用1E級K3類乙丙橡皮絕緣聚烯烴護套鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKXEP-24-K3 | 核電站用1E級K3類乙丙橡皮絕緣聚烯烴護套銅絲編織屏蔽鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKXEP2-24-K3 | 核電站用1E級K3類乙丙橡皮絕緣聚烯烴護套銅塑復合帶繞包屏蔽鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKXGE-K3 | 核電站用1E級K3類乙丙橡皮絕緣隔氧層聚烯烴護套低煙無鹵阻燃控制電纜 |
| HKXGEP-K3 | 核電站用1E級K3類乙丙橡皮絕緣聚烯烴護套銅絲編織屏蔽低煙無鹵阻燃控制電纜 |
| HKXGEP2-K3 | 核電站用1E級K3類乙丙橡皮絕緣隔氧層聚烯烴護套銅塑復合帶繞包屏蔽低煙無鹵阻燃控制電纜 |
| HKXGE24-K3 | 核電站用1E級K3類乙丙橡皮絕緣隔氧層聚烯烴護套鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKXGEP-24-K3 | 核電站用1E級K3類乙丙橡皮絕緣隔氧層聚烯烴護套銅絲編織屏蔽鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| HKXGEP2-24-K3 | 核電站用1E級K3類乙丙橡皮絕緣阿氧層聚烯烴護套銅塑復合帶繞包屏蔽鋼帶鎧裝低煙無鹵阻燃控制電纜 |
七、代號名稱及含義：
| 項目 | 代號 | 代號含義 |
| 系列代號 | HK | 核電站用控制電纜 |
| 絕緣材料 | YJ | 交聯聚乙烯 |
| X | 乙丙橡皮 | |
| 隔氧層 | G | 無機阻燃隔氧層 |
| 護套材料 | E | 熱塑性聚烯烴 |
| 屏蔽材料 | P | 銅絲或鍍錫銅絲編織 |
| P2 | 銅塑復合帶繞包 | |
| 鎧裝材料 | 24 | 鋼帶鎧裝聚烯烴護套 |
| 質量堅定等級 | K3 | 1E級K3類 |
| 規格 | 芯數×標稱截面 | 2-37芯 0.35-4mm2 |
