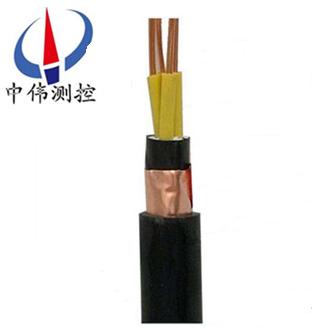

塑料絕緣控制電纜

•

塑料絕緣控制電纜適用工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制，臨近及保護線路等場合使用的聚氯乙烯絕緣，聚氯乙烯護套控制電纜。

一、線纜簡介：
塑料絕緣控制電纜適用工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制，臨近及保護線路等場合使用的聚氯乙烯絕緣，聚氯乙烯護套控制電纜。
二、執行標準：GB9330.1—88
GB9330.2—88
三、型號及名稱：
KVV—銅芯聚氯乙烯絕緣、聚氯乙烯護套控制電纜。
KVVPL—銅芯聚氯乙烯絕緣、聚氯乙烯護套鋁箔屏蔽控制電纜。
KVV 22 —銅芯聚氯乙烯絕緣、聚氯乙烯護套鋼帶鎧裝控制電纜。
KVVRP—銅芯聚氯乙烯絕緣、聚氯乙烯護套編織屏蔽控制軟電纜。
KVVP 2 —銅芯聚氯乙烯絕緣、聚氯乙烯護套銅帶屏蔽控制電纜。
KVVP—銅芯聚氯乙烯絕緣、聚氯乙烯紡織屏蔽控制電纜。
KVVR—銅芯聚氯乙烯絕緣、聚氯乙烯護套控制軟電纜。
四、使用特性：
額定電壓：U0/U為450/750V。
導體線芯長期工作溫度為70℃、105℃兩種，電纜敷設溫度不低于0℃。
推薦彎曲半徑不小于電纜外徑的6倍。
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。
五、規格尺寸參考數據：

六、表示方法舉例：
塑料絕緣和護套控制電纜由型號、芯數及導體的標稱截面表示。
同一品種采用規定的不同導體結構時，較軟導體（B）表示，在規格后表明。舉例如下：
1、聚氯乙烯絕緣聚氯乙烯護套控制電纜，16芯，導體標稱截面2.5mm2，105℃，表示為較硬導體結構：KVV－105 16×2.5 較軟導體結構：KVV－105 16×2.5（B）
2、交聯聚乙烯絕緣聚氯乙烯護套雙鋼帶鎧裝阻燃型控制電纜，12芯，導體標稱截面為4mm2，表示為：KYJV22 12×4
七、交貨長度：
無鎧裝電纜交貨長度為500m，鎧裝電纜為200m；允許30m以上的短線交貨，數量不超過交貨總量的10%；如有特殊需求，供需雙方可另行協商。
