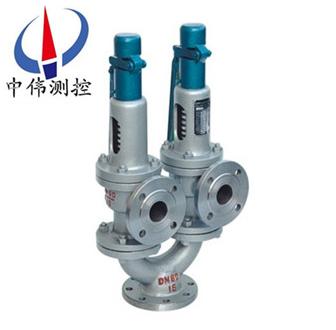

彈簧式雙聯安全閥

雙聯彈簧式安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成,適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。

Description：

一、產品簡介：
A38Y、A43H、A37H系列雙聯彈簧式安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成,適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。
二、雙聯彈簧式安全閥產品特點：
1、全啟式結構，排量大；
2、閥瓣處設有反沖盤部件；
3、帶提升扳手可定期檢驗閥門開啟的靈活性；
4、整定壓力偏差小，可達±3%；
5、啟閉壓差≤15%；
6、選用優質的彈簧鋼，保證彈簧的壽命和穩定性；
7、平面結構的閥瓣和閥座易于維修和重新加工。

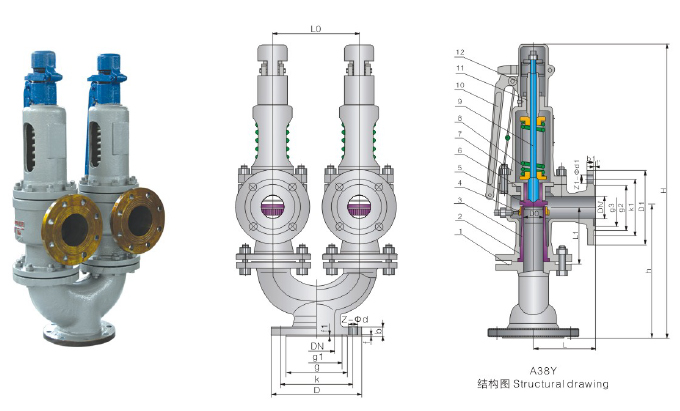

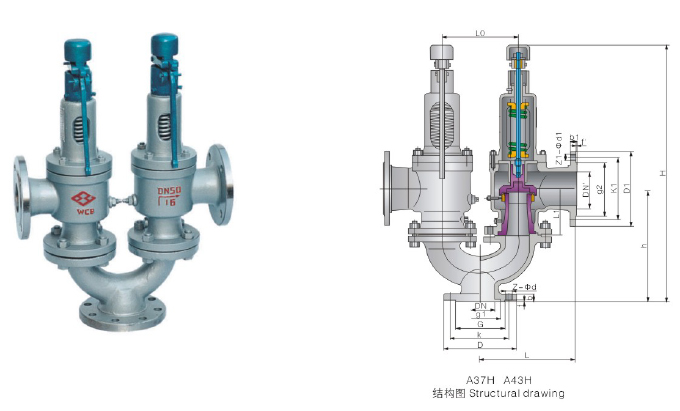

三、雙聯彈簧式安全閥結構圖：

四、雙聯彈簧式安全閥適用范圍于組合情況：
彈簧式雙聯安全閥適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。連接法蘭標準按JB/T......94的系列1A38Y、A43H、A37H型雙聯安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成，其公稱通徑系列指Y型接頭進口通徑，其組合情況如下表：

A43Y雙聯式安全閥	相應配套的A47Y安全閥
50	32×2
80	50×2
100	80×2
125	100×2
150	125×2

A38Y雙聯式安全閥	相應配套的A48Y安全閥
50	32×2
80	50×2
100	65×2
150	100×2

A37Y雙聯式安全閥	相應配套的A47Y安全閥
50	32×2
80	65×2
100	80×2
125	100×2
150	125×2

五、雙聯彈簧式安全閥外形尺寸和連接尺寸：

型號	通徑	do	D	K	g	g1	b	f	f1	Z-?d	DN'	D1	K1	g2	b1	f'	Z1-?d1	L	L1	L0	h	H
A37H-16C A43H-16C	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		20	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		20	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	250	210	185		22	3		8-18	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-25 A43H-25	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		22	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		22	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188		28	3		8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-40 A43H-40	50	25	165	125	100	88	20	3	4	4-18	32	140	100	78	16	2	4-18	115	110	165	235	547
	80	40	200	160	135	121	22	3	4	8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135	121	22	3	4	8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188	176	28	3	4.5	8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A38Y-16C	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		20	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	293	140	<, span="" style="PADDING-BOTTOM: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; COLOR: rgb(105,105,105); PADDING-TOP: 0px">265	265	921
	150	80	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-25	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		22	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-40	50	20	165	125	100	88	20	3	4	4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135	121	22	3	4	8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097

六、訂貨須知：
1、①雙聯彈簧式安全閥產品名稱與型號②雙聯彈簧式安全閥口徑③雙聯彈簧式安全閥是否帶附件以便我們的為您正確選型④雙聯彈簧式安全閥的使用壓力⑤雙聯彈簧式安全閥的使用介質的溫度。
2、若已經由設計單位選定中偉公司的雙聯彈簧式安全閥型號，請按雙聯彈簧式安全閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉公司zj****為您審核把關。
