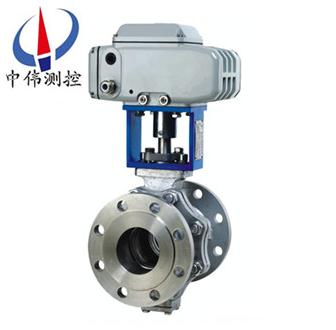

電動O型調節球閥

•

電動O型調節球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信號(4~20mADC或1-5VDC)及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合

一、簡介說明：
ZDJR系列電動O型調節球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信號(4~20mADC或1-5VDC)及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。
二、應用領域：
ZDJR系列電動O型調節球閥是一種轉角為90°的旋轉類調節閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。
三、電動O型調節球閥的閥體：
1、形式：角型單座鑄造閥；
2、公稱通徑：20-300mm；
3、公稱形式：PN1.6 4.0 6.4Mpa；
4、連接形式：法蘭式按JB78-59 JB79-59；
5、材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti。
四、電動O型調節球閥的閥內組件：
1、閥芯形式： O型閥芯；
2、流量特性： 快開型；
3、材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯；
4、密封面材料：聚四氟乙烯、PPL、硬密封。
五、具有理想流量特性表：

六、執行機構：
類型：可選PSQ、DTR和3810電子式角行程執行機構。防爆型選用3810。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。
七、規格參數：

八、電動O型調節球閥的外形尺寸：

九、設計訂貨及選型須知：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
十、售后服務承諾：
1、我公司所售中偉調節球閥產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
