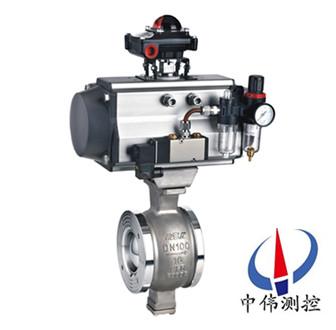

氣動V型調節球閥

氣動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。

Description：

一、簡介說明：
ZSHV系列氣動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。
一、應用領域：
ZSHV系列氣動V型調節球閥，球芯呈V形狀，可實現線性調節，可調范圍大。當閥門關閉時，V型缺口與閥座之間產楔形剪切作用，既具有自潔功能又能防止球芯卡死，特別適用于管線結垢凍結場合。氣動V型球閥適宜于控制紙漿、污水，含有纖維和顆粒固體懸浮介質及粉粒狀介質。配用的氣缸活塞式執行機構，結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的******優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥、航空航天等領域。
三、氣動V型調節球閥的主要特點：
1、是一種直角回轉結構的高級控制閥。V型球閥長期不需修理，使用壽命長，為您提供了真正的有效率進行控制工藝狀況的一種閥門。
2、具有出色的調節特性：V型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在廣幅的變化范圍內提供準確的控制。
3、***大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的***大值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有******的靈敏度和感應速度。
5、***大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6、金屬閥座的******密封性：V型閥采用可動金屬閥座，具有的助補償功能，并具有******密封性能及超長的使用壽命。在流向上，泄漏量10額定流量系數。
7、超強的剪切能力：V型閥采有金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
9、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
四、氣動V型調節球閥的執行標準：
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
五、執行機構：
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件的選項：
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、技術參數和性能：

型式	直通式鑄造球閥
公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑	20	26	33	40	53	66	86	104	128	170	212	255	300	340
額定流量系數Kv	25	36	63	100	184	280	400	600	950	1540	2500	3900	6150	9800
公稱壓力PN	PN1.6 6.4MPa
泄漏量	軟密封：≤1.8×10-7×△P×DN.1/h（試驗介質為液體：式中△P為壓差）硬密封：≤10-4×閥額定容量.1h（閥額定容量的計算見附表）
氣源壓力	0.4~0.6MPa
連接形式	對夾式、法蘭式、管道法蘭按JB79-59標準
適用溫度	軟密封-40℃~+180℃；硬密封-40℃~+450℃
球芯轉角	90度
流量特性	近似等百分比
閥體材料	A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2
球芯型式	部分球帶有V形缺口
閥座材料	聚四氟乙烯、不銹鋼司太立硬質合金
基本誤差	≤全行程的2%（帶定位器）
回差	≤全行程的2.0%（帶定位器）
死區	≤全行程的0.8%（帶定位器）
額定流量系數誤差%	≤±10

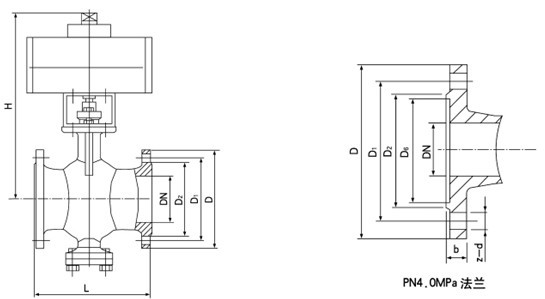

七、外形及連接尺寸：
346

		尺寸（mm）
公稱壓力PN（MPa）	公稱通徑DN（mm）		對夾連接	法蘭連接
		L	D	D	D1	D2	D6	b	z-d	H
	25	102	64	115	85	5	-	14/16	4月14日	233
	40	114	82	145/150	110	85/84	-	16/18	4月18日	280
	50	124	100	160/165	125	100/99	-	16/20	4月18日	362
	65	145	118	180/185	145	120/188	-	18/20	4月18日	377
	80	165	130	195/200	160	135/132	-	20	8月18日	410
1.6	100	194	155	215/220	180	155/150	-	20/22	8月18日	423
	125	210	185	245/250	210	185/184	-	22	8月18日	436
	150	229	216	280/285	240	210/211	-	24	8-23/8-22	653
	200	243	264	335/340	295	265/266	-	26/24	12-23/12-22	703
	250	297	328	405	355	320/319	-	30/26	12-25/12-26	787
	300	338	373	460	410	375/370	-	30/28	12-25/12-26	827
	25	102	64	115	85	65	-	16	4月14日	233
	40	114	82	145/150	110	85/84	-	18	4月18日	280
	50	124	100	160/165	125	100/99	-	20	4月18日	362
	65	145	118	160/185	145	120/118	-	22	8月18日	377
	80	165	130	195/200	160	135/132	-	22-24	8月18日	410
2.5	100	194	155	230/235	190	160/156	-	24	8-23/8-22	423
	125	210	185	270	220	188/184	-	28/26	8-25/8-26	436
	150	229	216	300	250	218/211	-	30/28	8-25/12-26	653
	200	243	264	360	310	278/274	-	34/30	12-25/12-26	703
	250	297	328	425	370	332/330	-	36/32	12月30日	787
	300	338	373	485	430	390/389	-	40/34	16-30	827
	25	102	68	115	85	65	58	16	4月14日	262
	40	114	88	145/150	110	85/84	76	18	4月18日	280
	50	124	102	160/165	125	100/99	88	20	4月18日	362
	65	145	122	180/185	145	120/118	110	22	4月18日	400
	80	165	138	195/200	160	135/132	121	22/24	8月18日	603
4	100	194	162	230/235	190	160/156	150	24	8月18日	616
	125	210	188	270	220	188/184	176	28/26	8-23/8-22	643
	150	229	218	300	250	218/211	204	30/28	8-25/8-26	685
	200	243	285	375	320	282/284	260	38/34	12月30日	747
	250	297	345	445/450	384	345	313	42/38	12-24/12-33	933
	300	338	410	510/515	450	408/409	364	46/42	16-34/16-33	980
	25	102	68	135/140	100	78	58	22	4月18日	262
	40	114	88	165/170	125	95	76	24	4月23日	280
	50	124	102	175/180	135	105	88	26	4月23日	362
	65	145	122	200/205	160	130	110	28	8月23日	400
	80	165	138	210/215	170	140	121	30	8月23日	603
6.4	100	194	162	250	200	168	1580	32	8月25日	616
	125	210	188	295	240	202	176	36	8月30日	643
	150	229	218	340/345	280	240	204	38	8-34	685
	200	243	285	405	345	300	260	44	12/3412-26	747
	250	297	345	470	400	352	313	48	12/41/12-36	933
	300	338	410	53, , , 0	460	412	54	16-41/16-36	980

八、訂貨時請填寫《規格書》或注明以下內容：
1、產品型號；
2、公稱通徑閥座直徑；
3、公稱壓力；
4、閥體和閥內組件材料；
5、適用溫度；
6、調節方式；
7、雙作用或單作用(單作用請注明氣開式或氣閉式) ；
8、是否帶附件；
9、連接型式。
九、售后服務承諾：
1、我公司所售中偉調節球閥產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
