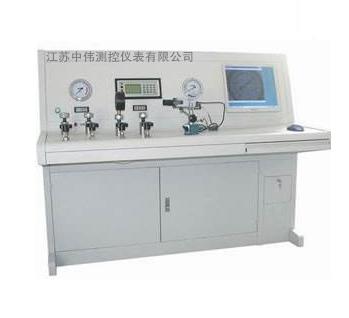

壓力自動檢定校驗系統

•

自動壓力校驗裝置綜合國內外壓力校驗設備的優點，新開發的全量程自動壓力校驗系統。本系統裝置由電動氣壓(真空)壓力自動發生、調節系統、電動液壓壓力發生自動調節系統。標準壓力信號輸出，變送器電流測量，壓力表

一、產品概述：
ZW-Y8002系列壓力自動檢定校驗系統采用原裝進口核心部件，應用多項新技術、新工藝，使得系統非常穩定、可靠，創造了現代實驗室環境新概念，賦予其嶄新的面貌。產品附省級計量測試部門檢定證書。
二、產品組成：
ZW-Y8002系列壓力自動檢定校驗系統綜合國內外壓力校驗設備的優點，新開發的全量程自動壓力校驗系統。本系統裝置由電動氣壓(真空)壓力自動發生、調節系統、電動液壓壓力發生自動調節系統。標準壓力信號輸出，變送器電流測量，壓力表自動讀數攝像采集數據處理系統，壓力表變送器數據報表自動處理及顯示系統。它充分發揮了工礦機的軟、硬件資源。全自動壓力校驗裝置的整個系統由計算機控制自動造壓、自動數據采集處理、存儲和文檔合理以及自動生成檢定證書。是裝備現代壓力實驗室的理想設備。
三、廣泛應用：
ZW-Y8002系列壓力自動檢定校驗系統可對0.1級以下準確度的指針式壓力表、數字式壓力表、壓力變送器、差壓變送器、壓力控制器等壓力計量器具進行校驗和量傳。一個校驗系統相當于一個現代化標準壓力實驗室。
四、主要特點：
1、PC機管理，操作簡單直觀。
2、界面友好，下拉式菜單，直觀清楚，幫助功能可使操作人員無師自通。
3、高精度數字壓力計單元獨立，可單機工作，便于送檢。
4、自動加壓及粗、細、微壓力調整能力，使繁重的壓力測試工作，顯得輕松有趣。
5、裝置保留了手動獨立檢驗功能，在脫機狀態下，可通過面板鍵盤手動完成檢驗工作。
6、壓力自動檢定校驗系統與公司便攜式精密數字壓力計配合（需另外配置），便攜表可獨立在現場完成檢驗工作并將測試數據存儲下來，再上裝到裝置軟件系統由上位機完成測試數據的存儲運算、判斷，并可。將信息存入計量管理系統中，通過打印機給出檢定記錄和檢定結果文件。
五、測量技術參數：
1、測量范圍：壓力：-98KPa～60MPa（任意配置）；
   電流：0～30mA；
   電壓：0～5V；
2、準確度： 壓力：0.02級 0.05級；
   電流：0.02級；
   電壓：0.02級；
3、分辨率： 壓力：***小1Pa；
   電流：1μA；
   電壓：1mV；
4、功 耗: ＜500VA；
5、漂移：＜0.01%F.S/年；
6、使用條件：電源：AC220V±10%.50Hz；
   溫度：5～35℃；
   濕度: 0～80%RH；
7、真空造壓范圍：0～-98KPa；
8、氣壓造壓范圍：0～1.0MPa；
9、液壓造壓范圍：0～0.4～60MPa；
10、壓力波動范圍：＜0.05%F.S/5S；
11、壓力輸出：M20×1.5標準接口 ；
12、升壓速度：油壓源：0～60.0MPa ＜90S。
六、軟件功能：
1、在Window 98環境下編制的裝置系統軟件，界面清馨友好，操作簡單方便，操作人員可以很輕松的熟練運行裝置。
2、計量管理功能可以管理整個企業壓力儀表，記錄儀表周期檢定信息并可隨時查詢和統計匯總。
3、計量器具歷史記錄卡”，記錄單一計量器具自入廠檢驗、管理維護直至報廢的全過程。
4、計量器具周期檢定計劃表”，能合理分布在用計量器具的送檢時間，自動提示到期計量器具按期送檢，還可以打印“計量器具周期檢定通知單”。統計企業計量器具受檢率和受合格率，切實掌握計量器具在線運行情況。
5、系統中檢定過程、檢定記錄和結果文件均依據******現行檢定規程編制，客戶有專門需要時，應在技術合同加以明確。
七、測量范圍：

八、執行規程：
1、JJG49－1999 彈簧管式精密壓力表和真空表檢定規程
2、JJG50－1999 彈簧管式一般壓力表、壓力真空表和真空表檢定規程
3、JJG882－94 壓力變送器檢定規程
4、JJG544－97 壓力控制器檢定規程
5、JJG875－94 數字壓力計檢定規程
6、JJG971－2002 液位計檢定規程
九、具體配置：
硬件：
1、主控計算機：研祥工控機，配置P4雙核2.8以上/2G內存/160G硬盤/ 光驅/17″液晶；
2、采集控制卡：步進控制卡、數據采集卡(ZW-YBS校驗儀)， 光隔輸入、輸出卡、圖形采集卡；
3、證書打印機：Canon或HP系列。
軟件：
1、在WinXP平臺上用BCB6.0編程，全中文界面，標準Windows操作，方便快捷；
2、各種儀表校驗數據采集、處理，自動生成校驗數據表格、報告和證書；
3、數據管理可追溯性和不可更改性，可查詢被校儀表的檔案信息。
電源要求：AC220V±10% 50Hz/1.5KW，接地電阻≤4歐姆。
操作臺尺寸：1480×800×1350mm。
