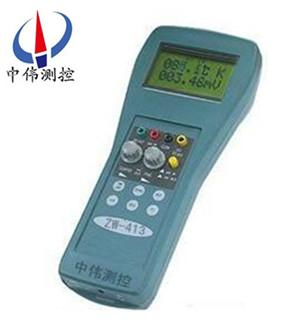

過程信號校驗******儀

•

過程信號校驗******儀具有專業性很強的電阻測量和輸出功能。熱電阻校驗儀可以測試和校準溫度變送器、溫度顯示儀表和數據采集系統，也可以與熱電阻連成回路直接測量溫度。

一、產品概述：
ZW-YF-3系列過程信號校驗******儀具有專業性很強的電阻測量和輸出功能。熱電阻校驗儀可以測試和校準溫度變送器、溫度顯示儀表和數據采集系統，也可以與熱電阻連成回路直接測量溫度。
二、工作原理：
ZW-YF-3系列過程信號校驗******儀的原理是當被測電壓經由精密電阻與繼電器組成的、可編程分壓電路變換成幅度合適的小電壓信號時，經緩沖放大后，送到高精度的A／D器件， 并以適當的采樣速率，將瞬時值轉換成數字信號流。
被測電流經內置的高精度電子補償式互感器，即直接接入式測量，或電子補償式鉗形互感器(鉗表測量)，將被測電流變換成幅度合適的小電流信號，由精密電阻取樣轉換成電壓信號送到高精度的A／D器件，以適當的采樣速率將瞬時值轉換成數字信號流。被測電壓、電流的數字信號在傳送給FPGA邏輯電路時使用了光電耦合器，實現了被測電路與測試系統地的電氣隔離．保證了測試的安全和測試數據的穩定性。
適用場合：

ZW-YF-3系列過程信號校驗******儀的功能強大和容易使用的現場校準器，測量、直流電流和直流電壓，可輸出0-5V DC，0-20mA DC ， 并可測量0-10V DC，0-20mA DC。
四、主要特點：
1、操作簡單輕松、適用范圍寬；
2、功能齊全，測量、直流電流和直流電壓，可輸出0～5VDC， 0～20mADC，可測量0～10VDC 0～20mADC；
3、24VDC恒壓源，可直接調校二線制變送器；
4、20%手動步進定點能力，可快速進行線性檢測；
5、可選快、慢速斜坡步進功能，******連續平滑輸出以測試環路和閥滑動。
五、技術參數：
1、電流******:0～20mADC電流測量:±20mA ；
2、24V環路電壓輸出，負載30mA ；
3、精度：溫度漂移: ±0.005％/℃，使用溫度范圍0～50℃，使用濕度范圍<90％RH，貯存溫度范圍-10～80℃；
4、電源: 可拆卸高性能鎳氫電池組，充電后連續工作時間>8小時，外置12VDC1A輸出開關電源1只；
5、外形尺寸:235×96×55（mm） ；
6、重量: 500g。
六、使用條件：
1、電源：6V鎳氫（鋰離子）電池，充電時，220VAC、5Hz；
2、溫度：0～50℃（超出溫度范圍，準確度有下降可能）；
3、濕度：0～85％RH；
4、環境：無腐蝕性氣體。
七、基本功能要求：
1、外出作業要求體積要盡可能小、重量盡可能輕；
2、工作現場沒有操作臺，使得校驗儀大多數情況下是放置于地面工作使用的；
3、現場數據測量要求要能夠可靠地存儲數據，并能方便地進行交換；
4、如果有需要測量電能誤差的，就要求校驗儀首先得是一個標準的電能表，而且應該是一個方便現場操作的、高精度、多功能、智能化的電能表；
5、有時現場需要進行接線檢查，這就要求校驗儀需要可以進行向量分析，能夠顯示向量圖和接線圖，識別線路相別，所以檢驗儀是標準電能表與向量分析軟件的結合。
八、測量精度：

九、選型表：

注：
1、電源：本機配有可拆卸6V1300mAh大容量高能鎳氫電電池組1快、可滿足野外長時間工作。外接充電電源為DC12V1A進口開關電源；
2、工作環境：溫度0~50℃濕度＜90%3.尺寸：223×96×55mm4；
3、重量：500g；
4、聲明：產品外觀以實物為準，產品發展有時會涉及技術標準的更改，以及外形的變化， 恕不另行通知。

質保期及售后服務：
ZW-YF-3系列過程信號校驗******儀產品質保期為十二個月，終身維護。質保期內非人為損壞，免費維修，超過質保期，維修服務只收取工本費和托運費。對新用戶首次使用，一般憑菜單功能提示即可操作，確有技術困難時，可致電本公司技術部給予解答.必要時公司可派工程師前往現場指導。
