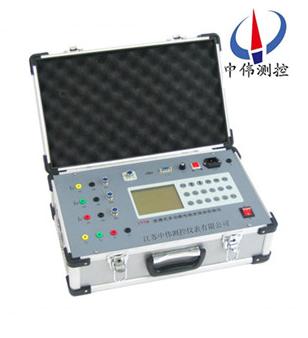

便攜式多功能校驗儀
便攜式多功能校驗儀不僅可測量電壓、毫伏信號，還可以配接八種熱電偶(J、K、T、E、B、R、S、L、N) 和 六種熱電阻(PT100、PT200、PT500、PT1000、Cu50、PTJIS)測量溫度
Description：
一、產品概述：
ZW-YF-5系列便攜式多功能校驗儀不僅可測量電壓、毫伏信號，還可以配接八種熱電偶(J、K、T、E、B、R、S、L、N) 和 六種熱電阻(PT100、PT200、PT500、PT1000、Cu50、PTJIS)測量溫度；可輸出電壓信號、毫伏、電阻信號，以及模擬熱電阻和熱電偶輸出，而且還可******DC24V 配電。為全數字化操作，大屏幕點陣液晶顯示，可在線充電，既適用于實驗室，又方便在現場使用。
二、應用場合。
ZW-YF-5系列便攜式多功能校驗儀是為方便實驗室校驗而設計的全功能便攜式校驗儀，具有更寬的工作范圍和校準能力。可以測量和輸出所有過程參數，適合各種校準用途。有V、mV、mA、Ω和熱電偶(TC)、熱電阻(RTD)信號的輸出與測量。24V DC配電輸出為變送器******回路電源，并可同時測量變送器所輸出的mA值。
三、便攜式多功能校驗儀的主要特點：
1、便攜式通用機箱，攜帶方便，操作輕松。金屬外殼，耐用、強度好，抗干擾能力強；
2、51/2位LED顯示，zui小可分辨1Pa的微小壓力變化；
3、備有DC24V恒壓源輸出和回路電流測量功能，符合客戶應用條件；
4、準確全面的零點、線性、溫度漂移補償，確保儀表在規定使用條件內的高精度；
5、鋁合金包裝箱，保證儀表運輸和攜帶不受傷害；
6、內置高能鋰（鎳氫）電池，儀表在野外無市電場所可連續工作10小時以上；
7、欠壓和過充保護電路和設置，大大提高了電池的使用壽命。
四、便攜式多功能校驗儀的技術參數：
1、全程數字鍵設定、無電位器操作，功能齊全；
2、測量定值輸出、連續輸；
3、實現電阻及Pt100、Pt1000、Cu50、Cu100等分度熱電阻的輸出與測量；
4、K、E、J、T、S、B、R、N等熱電偶的輸出與測量及冷端補償，溫度顯示， 無須查表；
5、過程信號mV、V、mA的測量與******；
6、頻率（HZ）的測量與******；
7、按鍵模擬粗、中、細調節，正反向連續輸出，具有步進、斜坡、保持等功能；
8、 DC24V直流電壓源；
9、備由RS232接口、通過PC實現遠程控制和儀表超差的適時修正；
10、外形尺寸：290×250×105；
11、重量：1.5千克。
五、使用注意事項：
儀表應放置在無塵、無腐蝕的環境中，若有特殊要求，請在合同中注明。
不能使用汽油、酒精等化學溶劑擦洗面板。
勿讓電烙鐵等其他發熱體靠近顯示屏，以防燙壞塑脂材料。
儀表有足夠過載能力，但切勿嚴重過載，否則會造成傳感器的損壞，導致儀表無法使用。
儀表雖有抗震設計，但仍應非常小心輕放，特別在現場使用時，避免摔跌、沖撞。
儀表傳感器屬于高精密產品，硅膜片表面切勿與固體碰撞，否則會損壞傳感器。
沒有專業的檢測技能和專用的檢測設備，切勿打開機蓋進行檢修，更不允許調整內部器件及更換材料，否則無法保證儀表的可靠性。
儀表不用時，應關掉電源，長期不用時，應三個月充電一次。
便攜式壓力校驗儀應注意輕拿輕放，避免強烈振動壓力校驗儀以及避免存放在濕度很大、周邊具有腐蝕性氣體或是高溫熱源附近。
六、輸出指標：
輸出 | 量程 | 分辨率 | 精度（%讀數+%滿量程） | 負載 | 備注 |
電壓（mV） | 0-±120.000 | 1μv | 0.02%+0.015% | 200Ω(min) | 直流 |
電壓（V） | 0-±12.0000 | 0.1mV | 0.02%+0.02% | 200Ω(min) | 直流 |
電流（mA） | 0-±25.000 | 1μA | 0.02%+0.025% | <500Ω | 直流 |
******電阻（Ω） | 0-999.99 | 0.01Ω | 0.02%+0.01% | R×I<10V 50μA<I<10mA | |
電壓（V） | 24 | ±10% | 30mA(max) | 儀表電源 | |
頻率（Hz） | 0-10K | 0.01Hz | 0.02%+0.02% | 10kΩ | 5VTTL方波 |
七、熱電阻測量和輸出準確度：
熱電阻類型 | 測量范圍（℃） | 給定準確度范圍（℃） | 準確度（℃） | |
測量 | 輸出 | |||
Pt100 | -50～600 | -50～200 | 0.2 | 0.2 |
200～600 | 0.25 | 0.2 | ||
Cu100 | -50～150 | -50～150 | 0.5 | 0.5 |
Cu50 | -50～150 | -50～150 | 0.5 | 0.5 |
八、測量指標：
測量 | 量程 | 分辨率 | 準確度（%讀數+%滿量程） | 輸入阻抗 | 備注 |
電壓(mV) | 0～±100.000 | 1μv | 0.01%+0.005% | 10 Ω | 直流 |
電壓(V) | 0～±10.0000 | 0.1mV | 0.01%+0.005% | 1MΩ | 直流 |
電壓(V) | 0～±50.0000 | 0.1mV | 0.01%+0.005% | 1MΩ | 直流 |
電流(mA) | 0～±25.0000 | 0.1μA | 0.01%+0.005% | 50Ω | 直流 |
電阻(Ω) | 0～999.99 | 0.01Ω | 0.01%+0.01% | ||
電阻(Ω) | 0～9999.9 | 0.1Ω | 0.01%+0.01% | ||
頻率(Hz) | 0～10K | 0.1Hz | 0.02%+0.02% | 10k Ω | 5VTTL方波 |
九、熱電偶測量和輸出準確度：
熱電偶類型 | 測量范圍（℃） | 給定準確度范圍（℃） | 準確度（℃） | |
測量 | 輸出 | |||
S型 | 0～1600 | 0～400 | 1.6 | 1.2 |
R型 | 0～1760 | 0～100 | 1.6 | 1.5 |
100～500 | 1.3 | 1.2 | ||
500～1760 | 1.0 | 1.0 | ||
B型 | 0～1800 | 600～900 | 1.3 | 1.0 |
900～1200 | 1.0 | 0.9 | ||
1200～1800 | 0.8 | 0.8 | ||
K型 | -200～1200 | -20～100 | 0.6 | 0.6 |
-100～100 | 0.5 | 0.5 | ||
100～600 | 0.5 | 0.4 | ||
600～1200 | 0.4 | 0.4 | ||
N型 | -200～1300 | -200～100 | 1.0 | 0.6 |
-100～1300 | 0.6 | 0.5 | ||
E型 | -200～1000 | -200～100 | 1.3 | 0.9 |
-100～0 | 0.5 | 0.4 | ||
0～700 | 0.3 | 0.4 | ||
700～1000 | 0.4 | 0.3 | ||
J型 | -200～1200 | -200～100 | 0.6 | 0.5 |
-100～1200 | 0.5 | 0.4 | ||
T型 | -200～400 | -200～0 | 0.8 | 0.8 |
0～300 | 0.5 | 0.6 | ||
300～400 | 0.4 | 0.4 | ||
鎢錸3-鎢錸5 | 0～2300 | 0～2300 | 0.5 | 0.5 |
鎢錸5-鎢錸26 | 0～2300 | 0～2300 | 0.5 | 0.5 |
鎢錸5-鎢錸20 | 0～2300 | 0～2300 | 0.5 | 0.5 |
鎢-鎢錸26 | 0～2300 | 0～2300 | 0.5 | 0.5 |
十、選型表：
企業標準 | 型號 | 分隔線 | 類 別 | 附加功能 | 說 明 |
ZW | YF | -- | 1 | 熱電偶校驗儀 | |
2 | 熱電阻校驗儀 | ||||
3 | 過程信號校驗儀 | ||||
4 | 熱工儀表校驗儀 | ||||
5 | 便攜式多功能校驗儀 | ||||
6 | 掌上型多功能校驗儀 |
質保期及售后服務：
ZW-YF-5系列便攜式多功能效驗儀產品質保期為十二個月，終身維護。質保期內非人為損壞，免費維修，超過質保期，維修服務只收取工本費和托運費。對新用戶首次使用，一般憑菜單功能提示即可操作，確有技術困難時，可致電本公司技術部給予解答.必要時公司可派工程師前往現場指導。
