智能巡回顯示調節儀?
智能巡回顯示調節儀是由巡同測量同路，數字面板表、調節器和電源部分組成。穩壓電源將220V市電轉換成穩定的直流電壓作為其他部分電源，利用數字面板和調節器輸出控制或報警信號。
Description：
一、產品概述：

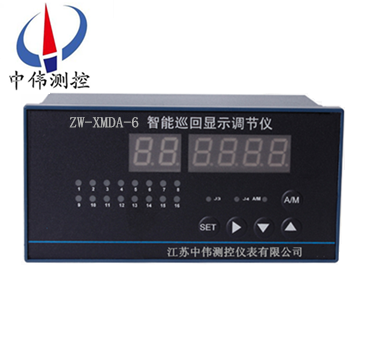

ZW-XMDA系列智能巡回顯示調節儀不再是過去單純意義上的巡測儀，本系列儀表的大多數產品均有較強的運算、比較、執行、報警等處理能力。儀表采用了自行研制開發、委托集成電路制造商定制生產的專用集成電路，它不僅匯集日前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表******以下特色：
1.儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。
2.采用了優化設計，工藝顯著改善，沒有飛線、沒有調整電位器，所有的校準和功能設定可全部通過鍵盤由軟件完成。
3.可設置為四點位式控制加十位點巡檢功能?？稍O置為統一點報警或獨立的分離報警功能。
4.***多可設定四個報警輸出，報警方法可達十種以上，并可對各報警點進行聲光監控，并可對報警的聲音，設定消音延時時間。
5.又用戶自己設定的四個類別近百種級別的抗干擾模式，可適應各種環境的干擾源。
因此本儀表與普通式巡測相比，各項功能水平有一個相當大的提高與突破，其可靠性、穩定性有了相當的保證，同時該儀表既與目前的************儀表接軌，較高的性能價格比，更適合于國情，對替代進口具有重要意義。
二、工作原理：

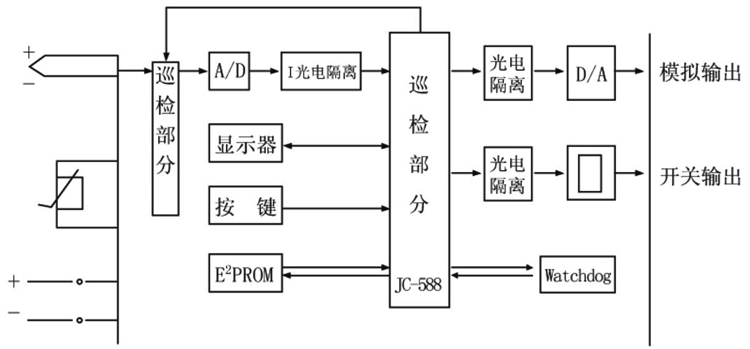

ZW-XMDA系列智能巡回顯示調節儀是由巡回測量回路，數字面板表、調節器和電源部分組成。穩壓電源將220V市電轉換成穩定的直流電壓作為其它部分電源。巡回測量回路則是將被測回路中的一路選定后送給A/D轉換后輸送到JC-588專用中央處理器進行處理后，不僅要送到數字面板表，而且也要送到調節器，與設定值比較后按調節規律輸出控制或報警信號。
三、主要功能：
1、輸入信號種類:熱電偶、熱電阻、線性電流、線性電壓。
2、巡檢通道數：1 ~ 32路。儀表可同時顯示四路測量值。
3、可巡檢、定檢切換、通道顯示時間設置，0.1 ~ 25S可選。
4、可單獨設定每路通道有效。
5、線性輸入可定義每一路的零點，滿度值及小數點位數。
6、支持各通道上下限報警值分別獨立設定及報警指示燈。
7、上下限統一繼電器輸出或每4路共用一個繼電器輸出。
8、可選擇4個繼電器的組合分配。
9、可看到平均值，平均值可位式控制。
10、可重定值報警輸出（包括聲光報警輸出）。
11、可實現巡檢zui大值、zui小值、平均值、瞬時值同時或分別變送輸出。
12、依操作功能有B、C、D三組菜單，其中D菜單方便快捷。
13、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠 性循環、條碼校驗。
四、技術參數：
1、基本誤差： 0.2％FS±1個字；
2、分 辨 力：1/20000、14位A/D轉換器；
3、顯示方式：雙排四位LED數碼管，上排顯示測量值，下排顯示通道號；
4、采樣周期：0.5S；
5、報警輸出： ⑴1-64通道統一上下限報警，繼電器輸出觸點容量 AC220V/3A；
⑵1-8通道分別獨立報警，繼電器輸出觸點容量 AC220V/1A；
6、變送輸出：通過開關量輸入可選擇相應通道帶 4～20mA、0～10mA、1～5V、0～5V 隔離輸出 精度：±0.3％FS；
7、通訊輸出：接口方式--隔離串行雙向通訊接RS485/RS422/RS232/Modem；
8、波特率--300～9600bps內部自由設定；
9、電 源：開關電源 85～265VAC 功耗4W以下。
五、、儀表安裝：
1.儀表安裝
1.1 儀表安裝前應檢查儀表型號、分度號、測量范圍與傳感器是否一致。
1.2 儀表分別為橫式和豎式兩類，橫式矩型、橫式方形以及豎式矩形和豎式方形等幾種。

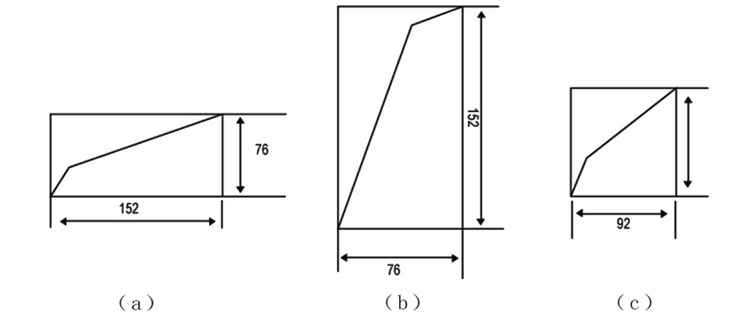

2.開孔尺寸
2.1 橫式152×76mm（a）
2.2 豎式76×152mm（b）
2.3 方形92×92mm（c）
六、選型表：
| ZW-XMDA | —— | 說明 | |
| 設計序列 | 6 | 智能巡回顯示調節儀（中偉測控） | |
| 顯示方式 | 1 | 測量十巡檢通路 | |
| 2 | 測量十巡檢通路十報警點(燈報警） | ||
| 3 | 測量十巡檢通路十報警A(數碼管) | ||
| 輸入方式 | 1 | 配熱電偶(E、K、S、B、J、T、R、N) | |
| 2 | 配熱電阻(Ptl00. Cu50. Cul00. BAI. BA2等) | ||
| 3 | 配直流電流( 0-10 mA. 4-20mA) | ||
| 4 | 配直流電壓(0-5V. I-5V. 0-20mV. 0-l00mV. 0~500mV) | ||
| 5 | 配用遠傳壓力電阻值及線性電阻值(0-400 Q) | ||
| 控制輸出及調節方式 | 0 | 只巡檢各通路測量值，無控制 | |
| 1 | 各巡檢通路統一設置上限、下限報警值 | ||
| 2 | 各巡檢通路獨立設置上限、下限報警值 | ||
| 3 | 各巡檢通路統一上限、F限報警值，分別由各通路報警燈或數碼管顯示 | ||
| 4 | 各通路獨立設置上限、下限報警值，分別由各通路報警燈或數碼管顯示 | ||
| 5 | 儀表的1-4路獨立使用SP1、SP2、SP3、SP4四個設定值，5～16路僅作指示 | ||
| 6 | 即時值或平均值的上限或F限報警(SP3和SP4) | ||
| 7 | SP3的設定值監視所有巡檢點的上限和F限報警 | ||
| 8 | 各路可分別指定SPI、SP2、SP3、SP4四個設定值（1路***多指定2個設定值） | ||
| 巡檢通路 | 1 | 4路巡檢 | |
| 2 | 8路巡檢 | ||
| 3 | 12路巡檢 | ||
| 4 | 16路巡檢 | ||
| 外形尺寸 | H | 橫式160×80 | 開孔152×76 |
| V | 豎式80×160 | 開孔76×152 | |
| F | 方式96×96 | 開孔92×92 | |
| 變送輸出 | A | 無變送輸出 | |
| B | 變送輸出0～10mA | ||
| C | 變送輸出4—20Ma | ||
| D | 變送輸出0～5V | ||
| E | 變送輸出1～5V | ||
| F | 特殊信號變送輸出 | ||
| 變送輸出值選擇 | 1 | 即時值 | |
| 2 | ***大值 | ||
| 3 | ***小值 | ||
| 4 | 平均值 | ||
| 定時功能 | S | 缺省為無定時功能 | |
| 帶定時功能 | |||
| 供24V電流電源 | P | 缺省為不帶通訊接口 | |
| 帶RS485或RS232通訊接口 | |||
| 通訊接口 | T | 缺省為220V.AC | |
| 開關電源85～260VAC或1 8～36VDC、18～36VAC | |||
注：附加功能可選多種，訂貨時將其序號相加注全，4、5、6只能選一種和其 它功能相加。
售后服務承諾：
1、我公司所售中偉測控顯示儀產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
