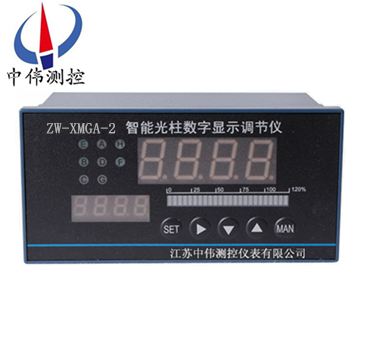

智能光柱顯示調節儀

•

智能光柱顯示調節儀是智能型、高精度的數顯溫度、壓力、液位測量控制儀表，與各類傳感器、變送器配合使用，可對溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變松輸出、數據采集和通訊。

一、產品概述：

ZW-XMGA系列智能光柱顯示調節儀采用了自行研制開發，委托集成電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表******以下特點：

1、儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。

2、采用了優化設計，工藝顯著改善，沒有飛線，沒有調整電位器，所有的校準和功能可全部通過鍵盤由軟件完成。

3、可設定六個報警輸出，報警方法可達十種以上，并可對報警參數進行監控。

4、可選加兩路D/A輸出口，可以對過程量和控制量同時進行光電隔離輸出，以確保被控系統的安全可靠。提供5V和24V兩個恒壓源輸出，可滿足大多數輔助功能的要求。

5、任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可做到不讓操作工查看。由用戶自己設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。

6、線性輸入或Pt100x儀表可自定義零點和滿度。

二、應用場合：

ZW-XMGA系列智能光柱顯示調節儀用于中小型工藝裝置的溫度、壓力及其他參數的單回路控制。可應用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

三、主要功能：

1、儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。

2、采和了優化設計，工藝顯著改善，沒有飛線，沒有調整電位器，所有的校準和功能可全部通過鍵盤由軟件完成。

3、可設定六個報警輸出，報警方法可達十種以上，并可對報警參數進行監控。

4、可選加兩路D/A輸出口，可以對付程量和控制量同時進行光電隔離輸出，以確保被控系統的安全可靠。提供5V和24V兩個恒壓源輸出，可滿足大多數輔助功能的需求。

5、任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可做到不讓操作工查看。由用戶自己設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。

6、線性輸入或Pt100x儀表可自定義零點和滿度。

四、技術參數：

1、測量精度：±0.5%FS±1d ±0.2%FS±1d

2、報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、******值方式等。

3、變送輸出精度：±0.3%FS 負載能力：0-600Ω

4、輸入阻抗：0-10mA：500Ω、4-20mA：250Ω、DC.V：≥200KΩ

 熱電偶及DC.mV：≥10MΩ冷端自動補償精度0-40℃范圍內±0.3℃

 熱電阻：三線制輸入3×10Ω以內******補償

 脈沖幅值：≥2.5V，頻率范圍0.01~1000HZ

5、繼電器接點容量：AC220V 3A（無感負載）

6、供電電源：AC220 ≤6W

7、工作環境要求：溫度：0-5℃、相對濕度：＜58%，無腐蝕性氣體，無震動場合。

五、顯示說明：

1、單排數碼顯示：直接顯示儀表測量值。

2、雙排數碼顯示：上排顯示測量值。下排顯示設定值。在測量狀態下，可通過加鍵將下排顯示切換成測量值的百分比。

3、雙排數碼管+單模擬條：上排顯示測量值。下排顯示設定值或測量值的百分比，單模擬條指示測量值的百分比或模擬輸出的百分比。

4、單排數碼管+雙排模擬條：數碼管顯示儀表測量值，按加鍵可顯示測量值的百分比或模擬輸出的百分比。左排模擬條指示測量值的百分比；右排模擬條指示設定值的百分比或模擬輸出的百分比。

5、雙排數碼管+雙排模擬條：雙排數碼管解釋同上<顯示說明2>一樣，雙排模擬條同上<顯示說明4>一樣。

6、指示燈：A燈或J1燈，是SP1報警指示燈。

E燈或J2燈，是SP2報警指示燈。

B燈或J3燈，是SP3報警指示燈。

C燈或J4燈，是SP4報警指示燈。

燈或J5燈，是SP5報警指示燈。

燈或J6燈，是SP6報警指示燈。

六、選型表：

注：附加功能可選多種，訂貨時將其序號相加注全，4、5、6只能選一種和其 它功能相加。
