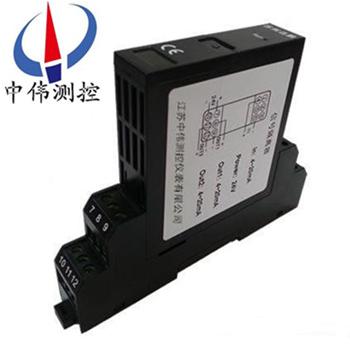

信號隔離器

•

信號隔離器又名智能隔離器，是一種采用線性光耦隔離原理將輸入信號進行轉換輸出。一般由輸入信號處理單元、隔離單元、輸出信號處理單元、電源等4部份構成。

一、產品概述：
ZW-GLX系列信號隔離器具有極大的通用性和易用性，可取代各類傳統的隔離儀表。輸入輸出信號的種類及通道模式可現場設置儀表的輸入輸出信號的類型、量程，通過手操器支持現場校準，這極大的增強了產品的易用性。輸入信號在經過抗干擾、運算等處理后可變送輸出相互隔離的單路、雙路線性的電流或電壓信號。
二、工作原理：
ZW-GLX系列信號隔離器是將變送器或者一起的信號通過半導體器件調制變換，然后通過光感或者磁感器件進行隔離轉換，然后再進行解調變換回隔離前信號，同時對隔離后信號的供電電源進行隔離處理，保證變換后的信號、電源、地之間的******獨立，是將輸入單路或雙路電流或電壓信號，變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。
三、應用場合：
ZW-GLX系列信號隔離器除通用的功能外，還可支持對信號進行邏輯處理，對狀態設置報警輸出，芯片為隔離器的功能帶來了革命性的進步，拓寬了隔離器的使用范圍。可以與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
四、主要特點：
1、單片機芯片******而強大的軟件功能和隔離器自身優異的硬件電氣性為產品的穩定性和可靠性提供了堅實的保證。
2、智能隔離器可使用通訊協議利用通訊手段和手操器連接，在線觀測輸入、輸出值。
3、無需借助外部的零點和滿度電位器即可對信號進行數字化自動/手動調校。同時可對輸入信號進行自動補償。
4、智能隔離器對輸入信號中的高、低頻干擾信號提供了軟件上的抑制和處理。即使在大功率變頻控制系統中也能可靠的運行。
5、輸入為單路或雙路的線性電流或電壓信號。
6、變送輸出隔離的單路、雙路電流或電壓信號，在輸入、輸出、電源之間提供良好的電氣隔離。
五、技術參數：
1、系統傳輸準確度：±0.2%×F·S；
2、溫度漂移：≤0.005%F·S/℃；
3、工作溫度：工業級標準 -10～+55℃；
4、輸入阻抗：電流：100Ω；電壓：500KΩ；
5、電流輸出允許外接的負載阻抗：4-20mA輸出時0～500Ω；0-10mA輸出時0～1KΩ,需要更大的負載能力請在訂貨時說明；
6、電磁兼容：符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求；
7、輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V.ac；
8、儲運環境溫度：-40～+80℃；
9、相對濕度：10-90％RH（40℃時）；
10、供電電源：交流： AC 95～265V；
11、直流：DC12V～32V（反接保護）；
12、輸入功率：0.9～1.8W（與型號有關，詳見本手冊附錄中關于輸入功率的計算方法）；
13、通訊接口：RS232 或 RS485，MODBUS軟件協議（選配）；
14、外形尺寸：寬×高×深：22.5×100×115mm；
15、凈 重：140g±20g。
六、安裝注意事項：
1．使用前應詳細閱讀說明書。
2．作為信號隔離使用時，應將輸入端串入環路電路中，輸出端接取樣回路。
3．作為隔離配電使用時，應將輸入端串入電源電路中，輸出端接變送器。
4．若不正常工作應先檢查接線是否正確，注意電源有無及極性反正。
七、選型表：

說明：
熱電偶輸入類型以及對應輸出量程請在訂貨時注明．如用戶需自行編程，請選配本公司提供的專用編程器，操作方法請參見產品手冊中的《編程與校準技術》。
