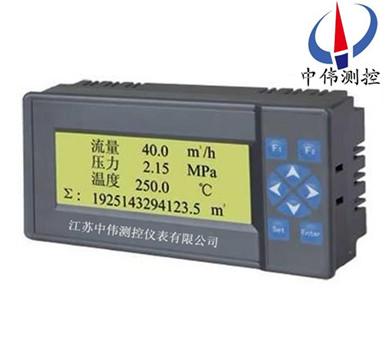

帶溫壓補償流量積算無紙記錄儀

•

帶溫壓補償流量積算無紙記錄儀對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適合于對氣體、液體和蒸汽流量進行過程監測，總量累積及定量控制，同時

一、產品概述：
ZW-200RF系列帶溫壓補償流量積算無紙記錄儀為三通道wn****輸入，具有三路流量積算功能的無紙記錄儀。儀表可組態選擇輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號，可提供傳感器配電和四路繼電器報警輸出。直接連接微型打印機，打印用戶指定時間的歷史數據和曲線；通過RS232通訊接口與便攜計算機、掌上電腦（PDA）連接，直接讀取儀表歷史數據，用戶通過ScanX數據管理軟件，對所取數據進行分析、存檔、打印處理。多臺儀表通過RS485通訊接口，可與MCGS、組態王、Citect等專業組態軟件組成實時監控系統。
二、顯示功能：

ZW-200RF系列帶溫壓補償流量積算無紙記錄儀具有強大的顯示功能，高精度棒圖顯示、實時趨勢曲線顯示、歷史曲線追憶、超限報警、報警狀態顯示、提供智能化歷史趨勢全自動回放功能，查找報警點極為方便，同時提供定位回放功能，直接查詢某年、月、日、時、分、秒的數據，方便快捷?？赏瑫r顯示設定值、測量值、輸出閥位、手自動標志。
三、應用場合：
ZW-200RF系列帶溫壓補償流量積算無紙記錄儀帶各種流量計算模型?？膳錅u街、電磁流量計、差壓變送器等多種傳感器。具有批量控制功能?？蓱糜谝苯?、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

四、主要特點：
1、帶各種流量計算模型。可配渦街、電磁流量計、孔板、彎管等多種傳感器。
2、補償模型豐富，可對液體、一般氣體、蒸汽、天然氣等多種人質進行補償。
3、小流量補足量計量功能，結合實時監控記錄功能，有效防止竊止竊汽行為。
4、提供累積流量班報表、日報表、月報表和年報表。
5、當溫度傳感器、壓力傳感器發生故障時，會自動改用設定溫度，壓力計算補償量。
6、具有掉電記錄功能，記錄儀表上電，停電時間，顯示累計停電時間，防止用戶停電竊汽。
五、技術參數：
顯示器：128×64點陣式液晶顯示，LED背光；
基本誤差：±0.2%F·S；
輸入規格：電壓:（0-5V）、（1-5V）、毫伏信號；
電流：（0-10mA）、（4-20mA）；
熱電偶：K、S、B、T、E、J；
頻率：（0-10）KHZ、矩形波、正弦波，三角波/低電平（0-2）V、高電平（5-24）V（或由用戶指定）；
傳感器配電：DC24V或DC12V（由用戶指定）；
輸出規格：一路模擬量變送輸出：（0-10）mA、（4-20）mA負載電阻小于600Ω
兩路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）；
報警輸出：上上限、上限、下限、下下限；
補償運算：蒸汽……根據GB2624-92蒸汽密度表測量過熱蒸汽的質量流量；
一般氣體…溫度、壓力補償測量標準體積流量；
天然氣……溫度、壓力補償測量標準體積流量；
液體………溫度壓力補償測量標準體積流量或質量流量；
補償范圍： 蒸汽：
壓力0.1-2.6MPa；
溫度100-500℃；
比焓2508-3224KJ/Kg；
一般氣體：
壓力：0-60MPa；
溫度-100～500℃；
液體：溫度-100～500℃；
累積范圍：0～99999999；
累積倍率：1、10、100、1000倍；
熱損補償：0-100%；
補足百分比：0-100%；
超額百分比：0-200%；
通訊、打印：通訊接口：RS232C或RS485；
波特率：1200、2400、9600、19200；
打印接口：RS232C直接連接微型打印機；
記錄時間：記錄間隔：1、2、4、6、15、30、60、120、240秒可選；
記錄長度：三筆記錄、36小時/筆（記錄間隔1秒）～360天/筆（記錄間隔4分）；
掉電記錄：系統自動記錄zui近12次的掉電、上電時間；
累計報表：年、月、日累積流量統計；
熱電偶冷端補償誤差：±1℃；
斷電保護：用FLASH MEMORY保存設置參數和歷史數據，斷電后數據可長久保存，采用硬件時鐘，掉電后也能準確運行；
電源：開關電源85VAC～265VAC、50HZ±5%；
環境溫度： 0-50℃；
環境溫度： 0-85%RH。

六、選型表：

售后服務承諾：
1、我公司所售中偉無紙記錄儀系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
