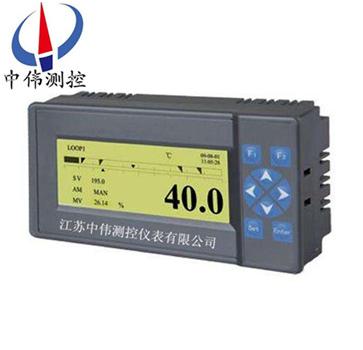

單色無紙記錄儀

•

單色無紙記錄儀為三通道wn****輸入，具有1路PID控制或2路變送輸出功能的無紙記錄儀。儀表可組態選擇輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號，可提供傳感器配電和四路繼電器報警輸出。通過RS232

一、產品概述：
ZW200RM系列單色無紙記錄儀采用單片微處理器為核心、大屏幕液晶單色或彩色顯示、可帶溫壓補償?shù)牧髁糠e算、PID調節等功能的大容量無紙記錄儀,智能調理、靈巧總 線、電子儲存、wn****輸入,適應現場信號的復雜性、在線自校正、自診斷和高精度.具有高性能、高可靠性、維護量低、無易耗品等特點。多臺儀表通過RS485通訊接口，可與MCGS、組態王等專業組態軟件組成實時監控系統。

二、顯示功能：
ZW200RM系列單色無紙記錄儀具有強大的顯示功能，高精度棒圖顯示、實時趨勢曲線顯示、歷史曲線追憶、超限報警、報警狀態顯示、提供智能化歷史趨勢全自動回放功能，查找報警點極為方便，同時提供定位回放功能，直接查詢某年、月、日、時、分、秒的數據，方便快捷。可同時顯示設定值、測量值、輸出閥位、手自動標志。
三、應用場合：
ZW200RM系列單色無紙記錄儀是一種采用微處理器和高亮度LED背光單色液晶顯示屏的多功能記錄儀。本儀表專用于中小型工藝裝置的溫度、壓力及其他參數的單回路控制。可應用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
四、主要特點：
1、wn****輸入功能；
2、自動校準和人工校準功能；
3、手動/自動無擾動切換功能；
4、可選擇適應加熱或制冷的正/反作用；
5、控制輸出信號限幅；
6、智能PID調節儀采用模糊控制理論和傳統PID控制相結合的方式，使控制過程具有響應快、超調小、穩態精度高的優點，對常規PID難以控制的大純滯后對象有明顯的控制效果；
7、智能PID調節儀增加了30段程序控制功能。

五、技術參數：
通 道 數：4通道輸入輸出總通道數；
輸入信號：調理模塊化、智能化、所列信號均可直接輸入、且有24VDC饋電輸出（每道數采用獨立單片機信號采集電路、故每道數均可wn****信號輸入、配帶24VDC饋電輸出）；
電壓：0-10mV、0-20mV、0-100mV、0-5V、1-5V；
電流：0-10mA、0-20mA、4-20mA；
熱電阻：Pt100、Cu50、BA1、BA2；
熱電偶：K、E、S、B、T、J、F2、R；
脈沖信號：0-10KHz；
隔離阻抗：20MΩ @ 500V；
基本誤差：±0、15%；
精  度：實時顯示：±0、5%FS；
曲線顯示：±0、5%FS；
追憶精度：±0、5%FS；
輸  出：電流輸出-模擬量4-20mA的控制或傳輸輸出，負載能力≤500Ω（注意：電流輸出將占用一個通道數，選型時注意輸入輸出通道數的分配）報警輸出-無源觸點開關（接點容量30VDC/1A）；
顯示方式：長壽命液晶單色或彩色曲線、棒圖、數字、混合、追憶、報警顯示；
液晶背光：背光、全智能對比與亮度調節功能，清晰明了；
算功能：流量溫度、壓力補償算法，流量開方算，調節器的PID算；
記錄間隔：1秒--1分；
存儲空間：2000、2001zui多4M；
通訊方式：RS232、RS485、CAN、57600bps；
分 辯 率：刷新頻率均為1HZ，200A型為128X64，201A型為64X128；
記錄管理：網絡連接zui多64臺，進行集中顯示、存儲、打印、管理、分析；
外形尺寸：2000外形160x80mm 開孔152x76mm（橫式）,2001外形80x160mm ,開孔76x152mm（豎式）；
安裝方式：盤裝；
環境條件：溫度-10—60°C，濕度10%—85%；
供電電源：170V—260VAC或24VDC±10%，50HZ；
記錄時間：內存容量x1024x1024x記錄間隔/通道數x8x24x3600（天）。
六、選型表：

售后服務承諾：
1、我公司所售中偉無紙記錄儀系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
