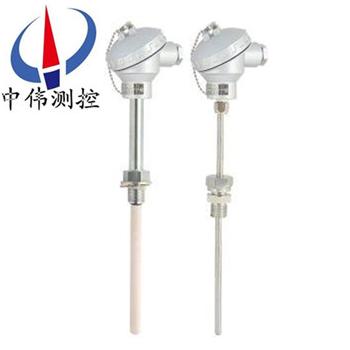

裝配式熱電偶?

•

裝配式熱電偶?作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。

一、產品概述：

WRN系列裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。 根據******規定，我公司生產符合IEC******標準分度號的鉑銠30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。

二、工作原理：

WRN系列裝配式熱電偶的電極由兩根不同導體材質組成。工作原理是兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。

WRN系列裝配式熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只與熱電偶導體材質以及兩端溫差有關，與熱電極的長度、直徑無裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

三、主要特點：

1、裝配簡單，更換方便；

2、壓簧式感溫元件，抗振性能好；

3、測溫范圍大；

4、機械強度高，耐壓性能好。

四、技術參數：

產品執行標準

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

常溫絕緣電阻：

在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。

五、測量范圍及基本誤差限：

注：t為感溫元件實測溫度值（℃）熱惰性級別

熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶***小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周?chē)諝鉁囟葹?5－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
六、選型代碼：
