電接點壓力式指示溫度計

•

電接點壓力式指示溫度計適用于生產過程中較遠距離的非腐蝕性液體或氣體的測量，電接點型壓力式溫度計能在工作溫度達到和超過給定值時發出電訊號。

一、產品概述：
WTZ-280系列電接點壓力式指示溫度計適用于測量對銅及銅合金不起腐蝕作用的液體、氣體和蒸汽的溫度，并且能在工作溫度達到或超過給定值時發出信號，電接點壓力式指示溫度計也可以用來作溫度調節系統內的電路接觸開關。防腐型采用全不銹鋼材料，適用于中性腐蝕的氣體和液體介質的溫度測量。

二、工作原理：
WTZ-280系列電接點壓力式指示溫度計的原理是基于密閉測溫系統內蒸發液體的飽和蒸氣壓力和溫度之間的變化關系，而進行溫度測量的。當溫包感受到溫度變化時，密閉系統內飽和蒸氣產生相應的壓力，引起彈性元件曲率的變化，使其自由端產生位移，再由齒輪放大機構把位移變為指示值。
三、應用場合：
WTZ-280系列電接點壓力式指示溫度計應用于生產現場對溫度需自動控制和報警。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體、蒸汽和氣體介質溫度。適用于中性腐蝕液體和氣體。

四、主要特點:
1、具有測溫探頭小，靈敏度高、線性刻度、壽命長等特點；
2、具有遠傳輸出電阻信號（PT100），抗震性，耐腐蝕性及大功率開關信號等多種功能；
3、結構形式與************產品相同，可替代進口；
4、電接點遠傳。
五、技術參數：
1、時間常數： 15S （蒸汽型） 30S（氣體型）
2、接點容量：10VA（無感） zui高工作電壓：交流220V,接點為上、下限。
3、工作環境溫度：- 10~+55 攝氏度
4、指示準確度：1.5（測量范圍部分的要求）

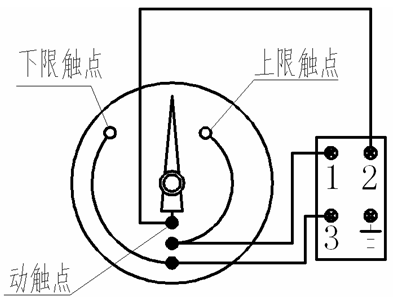

六、外接線路參考：
WTZ（Q）-280型系列電接點溫度計上下限電裝置的接點容量為10VA無感，所以每個用戶都要解決接點功率放大問題，為了方便用戶，我們將具有抗振和滅弧效果的功放線路推薦如下
線路提示：該功放線路中的下限接點只要接觸一次，線圈回路便進入自鎖狀態，也只有當上限接點動作一次，下限回路才退出自鎖，從而實現保護電觸頭的要求。

七、參數對照表：

八、測量范圍：

九、設計選用及訂貨須知：
1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請在訂貨時詳細說明。
八、售后服務承諾：
1、我公司所售中偉壓力式溫度計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
