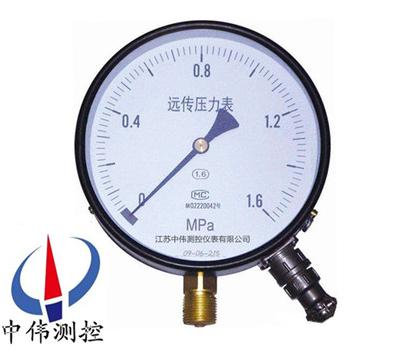

電阻遠傳壓力表

•

電阻遠傳壓力表適用于測量對銅及銅合金，或不銹鋼合金不起腐蝕作用氣體，液體的壓力，并通過儀表內部安裝的電位器式傳感器把被測量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制，此外，本儀表能夠同時

一、產品概述：
YTZ-150系列電阻遠傳壓力表是通過傳遞電阻信號表達壓力量值的遠傳壓力表，它的同步壓力信號是一個電阻值“Ω”，由此得名電阻遠傳壓力表。它可與膜片隔離器(隔膜體)連接，制成隔膜式電阻遠傳壓力表，用于測量腐蝕性較強，粘度較大，易結晶介質的壓力。
二、工作原理：
YTZ-150系列電阻遠傳壓力表有一個彈簧管壓力和一個滑線電阻式發送器等所組成。
由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏離時，電阻傳送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示出相應的壓力值。

三、應用場合：
YTZ-150系列電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體，氣體和蒸汽的壓力。電阻信號輸出傳至二次儀表上，可以實現現場就地指示壓力以便于現場工藝檢查，還可以實現遠距離集中控制和調節。

四、主要特點：
1、性能穩定，測量精度較高，反應速度較快。
2、測量的是總壓力，包括氣體和蒸汽的壓力。
3、測量的結果與氣體種類、成分及其性質無關。
4、測壓過程中，壓力表本身吸氣和放氣很小，不會對被測氣壓產生影響。
5、內部沒有高溫部件，不會使油蒸汽分解。
6、若選用耐腐蝕材料制造，可測量腐蝕性氣體壓力。
7、結構牢固，而且便于密封和安裝。
8、操作簡便，不需調整，但需要定期校驗。

五、技術參數：
1、準確度等級:1.6；
2、發送器起始電阻值:3～20Ω；
3、發送器滿度電阻值:340～400Ω；
4、發送器連接端①②外加電壓不大于6V；
5、滑線電阻式發送器接線圖；
6、使用環境條件：40～60℃,相對濕度不大于85％,且震動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響；
7、濕度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4％/10℃；
8、重量：1.2kg。

六、使用注意事項：
1、使用時環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20℃時，須計入溫度附加誤差。
2、使用時須***垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。
3、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3，測量真空時真空部分全部使用。
4、使用時如遇到真空壓力表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或生產廠家維修。

七、選型編碼：

八、設計及訂貨須知：
訂貨時請寫明被測介質名稱、工作壓力、介質溫度、介質密度、測量范圍、安裝方式情況等。
