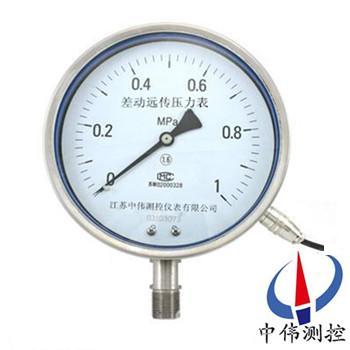

差動遠傳壓力表

•

差動遠傳壓力表是二線制本質安全性防爆儀表，用于測量對銅及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。儀表帶上阻尼器后，可測量脈動、沖擊、突然卸荷介質的壓力。帶上隔膜部分后，可測量大粘度、有腐蝕性介質的

一、產品概述：

YTT-150系列差動遠傳壓力表除就地進行壓力指示外，還連續輸出與被測壓力信號成線性的0-10mA或4-20mA直流信號，可以與DDZ-II或DDZ-III型變送單元組合儀表中的顯示、記錄、調節儀表聯網用，組成自動記錄、調節、控制系統。

二、工作原理：

YTT-150系列差動遠傳壓力表是當被測壓力變化時，彈簧管的自由端產生位移，一方面通過機芯帶動指針轉動指示出壓力值；另一方面也帶動差動變壓器的鐵芯產生位移。差動變壓器初級接一振蕩電壓，次級是兩個反串聯的繞組，當差動變壓器鐵芯位于對稱中心時，也就產生了相應差動信號。這一差動信號，經過電壓放大，電壓——電流轉換，輸出標準的0~10mA（DC）或4~20mA（DC）電流信號，再傳給二次儀表（顯示儀表），做到既可近距離觀察又可遠距離控制。

三、應用場合：

YTT-150系列差動遠傳壓力表用于測量對普通碳鋼、合金結構鋼、澳氏體類不銹鋼及錫鉛合金釬焊料無腐蝕作用，非結晶和凝固的氨氣、氨液介質的壓力。適用于石油化工、治金、電站，輕工等部門使用。

四、主要特點：

1、性能穩定，測量精度較高，反應速度較快。

2、測量的是總壓力，包括氣體和蒸汽的壓力。

3、測量的結果與氣體種類、成分及其性質無關。

4、測壓過程中，壓力表本身吸氣和放氣很小，不會對被測氣壓產生影響。

5、內部沒有高溫部件，不會使油蒸汽分解。

6、若選用耐腐蝕材料制造，可測量腐蝕性氣體壓力。

7、結構牢固，而且便于密封和安裝。

8、操作簡便，不需調整，但需要定期校驗。

五、技術參數：

1、測量范圍：見型號規格表；

2、輸出信號：4～20mADC,二線制；

3、精度等級：1.6級；

4、負載電阻：250Ω～350Ω；

5、防爆標志： ibⅡCT5；

6、供電電源: 直流電24V+10%/-15％（本安全型經ISB5362-10065362-2006型安全供電）；

7、 工作環境：

（1）溫度： -10～+550C；

（2）相對濕度： ≤85％；

（3）外磁場：≤5奧斯特；

 注：1、產品分為基礎，帶阻尼器型“Z”，帶隔膜型“G”（與）介質接觸部分材料為1Gr18Ni9Yi和P2611混練、帶隔膜阻尼型“F”。

2、儀表供電電源為直流24V，作本質安全型使用時由CI系列ISB 安全柵供電，做普通型使用時由配電器供電。

六、定期進行檢修維護：

1、經過一段時間的使用 與受壓，  壓力表機芯難免會出現一些變形和磨損，壓力表就會產生各種誤差和故障。為了保證其原有的準確度而不使量值傳遞失真， 應及時更換，以確保指示正確、安全可靠。

2、壓力表要定期進行清洗。 因為壓力表內部不清潔，就會增加各機件磨損，從而影響其正常工作，嚴重的會使壓力表失靈、報廢。

3、在測壓部位安裝的壓力表，根據JJG52-1999 規定，它的檢定周期一般不超過半年。

4、測壓部位介質波動大，使用頻繁，準確度要求較高， 以及對安 全因素要求較嚴的，可按具體情況將檢定周期適當縮短。

七、型號規格：

八、設計選用及訂貨須知：

1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。

2、如有特殊要求，請在訂貨時詳細說明。

售后服務承諾：

1、我公司所售壓力表系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
