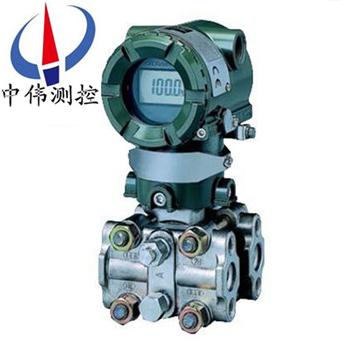

單晶硅壓力變送器
單晶硅壓力變送器是引進國外xj****技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。由于外觀上******融合了目
Description：
一、產品概述：
ZWA430A系列單晶硅壓力變送器由智能傳感器和智能電子板兩部分組成，智能傳感器部分包括：電容式傳感器、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成；智能電子板板部分包括：微電腦控制器及外圍電路組成，完成壓力信號到4～20mA dc 的轉換。是用于測量液體、氣體或蒸汽的壓力，然后將壓力信號轉變成4～20mA DC信號輸出。
二、靜壓影響忽略不計：
ZWA430A系列單晶硅壓力變送器當加有靜壓（工作壓力）時，兩形狀、尺寸、材質******一致的諧振梁形變相同，故頻率變化也一致，故偏差自動清除（公式和圖類似溫度影響）。
三、單向過壓特性優：
ZWA430A系列接液膜片與膜盒本體采用******的波紋加工技術，使外部壓力增大到某一數值時，接液膜片能與本體******接觸，硅油傳遞給傳感器的壓力不再隨外力的增加而增加，從而達到對傳感器的保護作用。
四、應用場合：
ZWA430A系列單晶硅壓力變送器用來測量氣體、液體和蒸汽的流量、液位、密度和壓力，然后將其轉變成4-20mADC的電流信號輸出。ZWA430A也可以通過BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通訊，通過它們進行設定和監控等。
五、主要特點：
1、超級的測量性能，用于壓力、差壓、液位、流量測量；
2、數字精度：+（-）0.2%；
3、穩定性：0.25% 60個月；
4、量程比：100：1；
5、測量速率：0.2S；
6、小型化（2.4kg）全不銹鋼法蘭，易于安裝；
7、過程連接與其它產品兼容，實現測量；
8、世界上***一采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；
9、采用16位計算機的智能變送器；
10、標準4-20mA，帶有基于HART協議的數字信號，遠程操控支持向現場總線與基于現場控制的技術的升級。
六、技術參數：
1、使用對象：液體、氣體和蒸氣；
2、測量范圍：0-0.08kPa至0-40MPa；
3、輸出信號：4~20mA DC （特殊可為四線制）；220V AC供電，0~10mA DC輸出；
4、供電電源：12~45V DC，一般為24V DC；
5、負載特性：與供電電源有關，在某一電源電壓時帶負載能力；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）；
6、指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示；
7、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；
8、量程和零點：外部連續可調；
9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的******值，均不能超過測量范圍上限的100%。zui大正遷移量為zui小調校量程的500%；zui大負遷移量為zui小調校量程 的600%；
10、溫度范圍：工作溫度范圍：－20~+88℃。
七、安裝要求及注意事項：
1、安裝前請仔細閱讀產品使用說明書，并核對產品的相關信息。
2、變送器應安裝于通風、干燥、無蝕、陰涼處，如露天安裝應加防護罩，避免陽光照射和雨淋，避免變送器性能降低或出現故障。
3、變送器屬精密儀器，安裝時忌強力沖擊、摔打。
4、按接線圖正確連接。
5、注意保護變送器引出電纜。在工業現場使用時，建議使用金屬管保護或者架空。切勿松動電纜引出端的密封螺帽，避免潮氣進入。
八、選型編碼：
ZWA430A | （中偉測控) | ||||||
3 | 0-0.6～6KPa | ||||||
4 | 0-4～40KPa | ||||||
5 | 0-40～250KPa | ||||||
6 | 0-0.16～1.0MPa | ||||||
7 | 0-0.4～2.5MPa | ||||||
8 | 0-1.6～10.0MPa | ||||||
9 | 0-2～25MPa | ||||||
10 | 0-4.0～40MPa | ||||||
代碼 | 輸出 | ||||||
E | 非智能型（4-20mA輸出） | ||||||
S | 智能式（HART協議） | ||||||
J | 智能開方型 | ||||||
代號 | 結構材料 | ||||||
法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | ||||
22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | |||
23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | ||||
24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ||||
25 | 316不銹鋼 | 316不銹鋼 | 鉭 | ||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||
35 | 哈氏合金C | 哈氏合金C | 鉭 | ||||
44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | ||||
代號 | 選項 | ||||||
M1 | 0-100%線性指示表 | ||||||
M2 | LED數字顯示表 | ||||||
M3 | LCD顯示器 | ||||||
B1 | 管裝彎安裝板 | ||||||
B2 | 板裝彎安裝板 | ||||||
B3 | 管裝平安裝板 | ||||||
C0 | 1/2-14NPT錐管內螺紋接頭 | ||||||
C1 | 1/2-14NPT引壓接頭后部焊接引壓管Ф14 | ||||||
C2 | 丁字形螺紋接頭M20×1.5 | ||||||
d | 隔爆型dⅡBT4 | ||||||
i | 本安型iaⅡCT6 | ||||||
九、設計選用及訂貨須知：
1、ZWA430A系列智能壓力變送器型號可根據選型規格表按需要確定。
2、選型規格表中的數字、符號須***填寫清楚、準確無誤。
3、如有正負遷移，須***注明遷移量數值。
4、變送器根據用戶規定的量程校驗。如果用戶無規定，變送器調校至***大量程，這種校驗將在室溫、常壓下進行。
5、需要標注工位號時，應在訂貨時注明。
售后服務承諾：
1、我公司所售中偉壓力變送器產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
