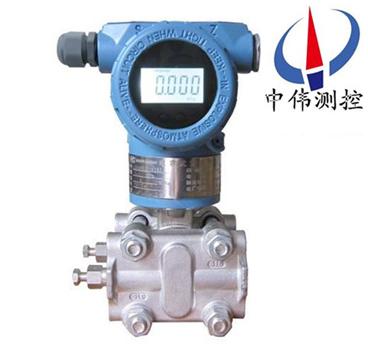

電容式差壓變送器

•

電容式差壓變送器產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，并具有HART現場總線協議的智能化功能。它廣泛用于石油、化工、

一、產品概述：

ZW1151DP系列電容式差壓變送器根據******xj****技術，國內多方技術力量，共同研制開發的新型儀表。本儀表采用微處理技術進行溫度特性和非線性補償，從而大幅度提高儀表測量精度，改善溫度特性，擴展了量程比，可增添智能化功能，進一步滿足了工業現場對儀表的高可靠性，高穩定性要求。在電容式壓力/差壓變送器中應用數字技術，除了確保儀表的高可靠性和其它******性能外，也能實現智能儀表與控制室之間的遠程數字化連接，保證通訊的快捷可靠。控制室可以對該變送器進行遠程查詢或?qū)崟r組態。

二、工作原理：

ZW1151DP系列電容式差壓變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至δ室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，zui大位移約0.1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4～20mADC信號輸出。

三、應用場合：

ZW1151DP系列電容式差壓變送器主要用于測量氣體、液體和蒸汽的壓力、差壓，然后將其轉換成4-20mA.DC信號輸出。它可以測量排氣系統、蒸餾塔、蒸發器和結晶器等的******壓力、差壓。廣泛用于石油、化工、電力、造紙、食品及市政等行業的全系列差壓、壓力、******壓力計量。

四、主要特點：

1、超級的測量性能，用于壓力、差壓、液位、流量測量；

2、數字精度：+（-）0.05%；

3、穩定性：0.25%  60個月；

4、量程比：100：1；

5、測量速率：0.2S；

6、小型化（2.4kg）全不銹鋼法蘭，易于安裝；

7、過程連接與其它產品兼容，實現測量；

8、采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；

9、采用16位計算機；

10、標準4-20mA，帶有基于HART協議的數字信號，遠程操控支持向現場總線與基于現場控制的技術的升級。

五、技術參數：

1、使用對象：液體、氣體和蒸汽 ；

2、輸出信號：4～20mADC（特殊可為四線制220VAC供電，0～l0mADC輸出）；

3、供電電源：12～45VDC，一般為24VDC；

4、負載特性：與供電電源有關，在某一電源電壓時帶負載能力見上圖（負載特性），負載阻抗RL與電源電壓 VS關系式為:RL≤50（Vs-12）；

5、指示表：指針式線性指示0～100%等分刻度或LCD液晶式、LED數碼管顯示；

6、防爆：a.隔爆型 dIIBT4 ；

b.本質安全型 iaIICT6 ；

7、量程和零點：外部連續可調；

8、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限均不能超過測量 范圍上限的100% 。

9、溫度范圍：放大器工作溫度范圍:-29～＋93℃；

10、靜壓：1、4、10、25、32MPa；

11、濕度：相對濕度為0～100% ；

12、容積吸取量：＜0.16cm3 ；

13、阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調。

六、日常使用注意事項：

1、切勿用高于36V電壓加到變送器上，導致變送器損壞；

2、切勿用硬物碰觸膜片，導致隔離膜片損壞；

3、被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；

4、在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度須***使用散熱裝置；

5、測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；

6、在壓力傳輸過程中，應注意以下幾點，

a、變送器與散熱管連接處，切勿漏氣；

b、開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；

c、管路中須***保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片

所有，在使用智壓變送器的時候一定牢記以上幾點，以免造成不必要的損失。

七、選型編碼：

八、設計選用及訂貨須知：

1、ZW1151系列變送器型號可根據選型規格表按需要確定。

2、選型規格表中的數字、符號須***填寫清楚、準確無誤。

3、如有正負遷移，須***注明, 遷移量數值。

4、差壓變送器如需配三閥組、節流裝置，需另行注明。

5、變送器根據用戶規定的量程校驗。如果用戶無規定，變送器調校至***大量程，這種校驗將在室溫、常壓下進行。

6、需要標注工位號時，應在訂貨時注明。

售后服務承諾：

1、我公司所售壓力變送器系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
