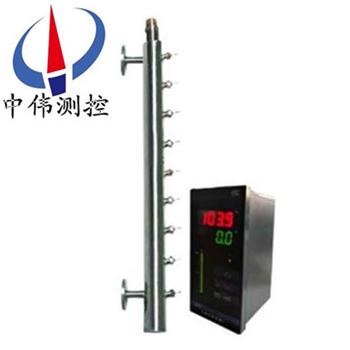

雙色電接點水位計
雙色電接點水位計適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現液位上、下限報警和控制；選配液位變送器，可將液位信號轉換成4～20mADC模擬未準信號，實現遠距離檢測、指示
Description：
一、產品概述：
ZW-UDZ系列雙色電接點水位計室內室外都可以應用，雨天既可以防雨，又可防雷。在惡劣環境下防腐及防爆；耐高溫、耐高壓；密封性好、防泄漏；無盲點，顯示直觀，測量范圍寬，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位檢測。選用報警開關，可實現液位的上限、下限報警和控制。選用液位遠傳信號，輸出：4-20mA，可實現遠距離檢測，指示記錄和控制，直接可與上位機或PLC系流直接通訊。
二、工作原理：
ZW-UDZ系列雙色電接點水位計體內有一個浮子，浮子依據各介質的比重進行制造，浮子在運動中內部的磁鋼與容器內的液面處于同一高度，液位計的LED顯示標尺內部有磁敏傳感器，相互間產生電磁感應與轉換成相對應的電勢值，觸發相對應的電氣電路，液位上方通過LED顯示清晰的紅色，液位下方通過LED顯示清晰的綠色，紅色顯示汽相，綠色顯示液相，紅、綠燈交界處就是容器內的實際液位。
三、應用場合：
ZW-UDZ系列雙色電接點水位計適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現液位上、下限報警和控制；選配液位變送器，可將液位信號轉換成4～20mADC模擬未準信號，實現遠距離檢測、指示、記錄與控制，亦可與計算機系統直接通訊。
四、主要特點：
1、該產品選用全不銹鋼制造，液位計顯示，報警開關，遠傳輸出：4-20mA與容器內的介質相互隔開，無泄漏，無磨損。適用于一、二、三類容器使用，對易燃、易毒具有腐蝕性的介質容器******安全可靠。
2、該產品具有觀察視覺寬，可視遠、清晰。可以紅綠光柱分明，適宜在光線暗的場合應用。夜間觀察更明瞭，同時可適用于電視監控用，效果十分理想。
3、該產品適用面廣：用于低溫、中溫、高溫場合。
4、該產品可輸出4-20mA，負載負力：大于250Ω，傳輸上位機、PLC自動控制及調節用。同時還可以配接報警開關，實現連鎖保護。
五、技術參數：
1.公稱壓力：（MPa）：0.5、1.0、1.5、2.0、2.5、3.5、4.5、5.5、6.5、9.5、16.5MPa。
2.介質溫度：-45℃—380℃。
3.介質密度：≥0.45g/ｃｍ３。
4.法蘭材質為不銹鋼。
5.過程連接：多種尺寸和等級的凸面、凹凸面、槽面法蘭。
6.法蘭安裝中心距離：一般型（450—6000mm），大于6000mm可商議。
7.顯示范圍：法蘭間中心距離。
8.本體材質：304、316、PP、304內襯聚四氟乙烯。
9.顯示狀態：汽紅、液綠。
10.電源電壓：AC36V或AC220V。
11.遠傳輸出信號：4—20mA，負載：250Ω。
12.開關信號：一個，二個用戶定。
13.適用介質：水、蒸汽、酸、堿、油、氨、苯其他化學介質。
六、安裝說明：
1、將本液壓計法蘭與容器法蘭夾上密封墊連接好，擰緊螺栓。
2、傳感器 排污法蘭打開、放進浮子；注意：浮子磁鋼一端向上，不可倒置。
3、在傳感器排污法蘭下，安裝一個DN15閥門，并與原液位計排污管路連通。
4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。
5、先打開上閥，然后緩慢打開下閥，尤其是用在壓力較高的場合，并緩慢地注入壓力，使介質慢慢流入傳感器，以防浮子突然受壓損壞，觀察液位顯示，由紅變綠逐個轉換。
6、排污、上水、觀察水位顯示高低、報警是否正常，若無異常現象，即可投入使用。
七、測量筒和電極的安裝與維護:
1、測量筒須***垂直安裝。
2、測量筒和被測容器用汽水連通管相連接，中間安裝滿足容器壓力、溫度的閥門，以便更換電極。
3、電極安裝時，需在螺紋處涂上少許石墨油，密封平面處墊上紫銅墊片，緩緩壓緊到不滲漏為止，出廠時電極已安裝好，并經水壓試驗合格。
4、運行中，測量筒應定期排污、清洗，防止電極結垢，從而延長使用壽命，確保測量準確可靠。
電極與二次儀表連接時，導線與筒體壁應保持一定距離。
八、選型編碼：
型號 | 代 | 碼 | 說明 | ||
ZW-UDZ- | □ | -□ | -□ | -□ | |
工作壓力 | O1S | ≤4.41MPa | |||
工作溫度 | 01S | ≤250℃ | |||
測量點數 | 11 | 11點 | |||
用途 | Q | 汽泡 |
九、選型說明：
產品名稱 | 型號 | 額定工況 | 顯示接點數 | 變送范圍 |
鍋爐汽包水位測量筒 | ZW-UDZ-02S-19Q | P=15.68Mpa | 19 | ±300mm |
ZW-UDZ-02S-17Q | 17 | ±250mm | ||
ZW-UDZ-01S-19Q | P=4.41Mpa | 19 | ±300mm | |
ZW-UDZ-01S-17Q | 17 | ±250mm | ||
ZW-UDZ-01S-15Q | 15 | ±200mm | ||
ZW-UDZ-01S-13Q | 13 | ±150mm | ||
ZW-UDZ-01S-11Q | 11 | ±100mm | ||
高壓加熱器量筒 | ZW-UDZ-02S-17G | P=15.68Mpa | 17 | 0～1000mm |
除氧器測量筒 | ZW-UDZ-01S-17Y | P=4.41Mpa | 17 | 0～1700mm |
十、設計訂貨須知：
1、訂貨前請用戶詳細閱讀說明書或產品簡介。
2、提供測點分布（指表二范圍之外的）。
3、指明報警、保護輸出位置（特別設定）。
4、明確一次儀表（取樣筒）工作壓力，上下連通管中心距離尺寸，引出法蘭規格。
5、本儀表可帶4~20mA，1~5V，0~10mA直流信號輸出，用戶需要請在訂貨時注明。
售后服務承諾：
1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
