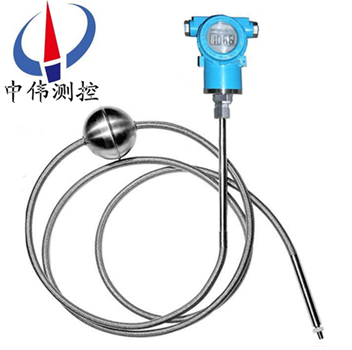

纜式磁致伸縮液位計
纜式磁致伸縮液位計采用低功耗的單片機和高精度的數字轉換組件、數字式溫度傳感器直接測量和計算，測量結果以數字形式輸出，并可遠距離傳送具有優良的抗干擾性能，模塊化設計結構精巧，實現安裝現場不清罐維護，降低
Description：
一、產品概述：
ZW-CZS系列纜式磁致伸縮液位計的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有磁鐵）等部分組成。該產品除具有模擬輸出的磁致伸縮液位計的特點外，因其功能擴展，具有更大的使用靈活性和更強的環境適用性。適用于水文、水利、水資源、石化、電力、生物制劑、糧油、釀造等行業各種液面和界面的準確計量。
二、工作原理：
ZW-CZS系列纜式磁致伸縮液位計的傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量發射脈沖電流與扭轉波的時間差可以準確地確定浮子所在的位置即液面的位置。
三、結構組成：
ZW-CZS系列纜式磁致伸縮液位計采用標準化設計，結構極其簡單，僅由三部分組成：
1、360度內磁浮子；
2、傳感器 （壓磁傳感器和傳感管）；
3、塑封全智能化電子裝置，可智能化編程，帶有液晶顯示，可顯示總體液位，界面液位，以及溫度 輸出的電信號，實際液位值，溫度值, 帶有偏移量的實際液位值等, 該裝置極易方便用戶訂備件并減少備件量。
四、應用場合：
1、各種石油、液化氣儲罐的液位、界面及溫度實時測量與監控；
2、加油站庫區管理計量與監控；
3、生化與制藥行業各類儲罐過程控制與監控；
4、食品與飲料加工各類儲罐及過程控制的液位、界面及溫度的測量計量與監控；
5、水處理及環保工業過程中的液位、界面及溫度測量與監控。
五、主要特點：
1、******精度：滿量程的0.01%；
2、標定極其簡單，無需實標，僅僅只需按按鈕或者使用HART協議；
3、對于重新標定或忘記標定值，無需重新校驗；
4、采用雙室結構，電子部件和接線端子是獨立的；
5、對于下列的參數變化不會產生漂移和誤差：介電常數變化，氣相組份變化，溫度變化，壓力變化；
6、測量范圍23M；
7、可同時測量總體液位和/或界面液位，以及溫度輸出；
8、界面測量zui小比重差：0.03g/cm3；
9、壓力范圍：zui大207Bar，標準是66Bar；
10、溫度范圍是-196℃到 427℃；
11、內部裝有RFI/EMI 過濾器；
12、可現場替換差壓式，電容式，超聲波式，雷達式，外浮筒式，核子式，鋼帶或鋼帶伺服式等液位 變送器。
六、技術參數：
1、數字信號輸出液位傳感器：
油位、水位、一至五點溫度數據輸出
測量范圍：0.2～6m ；
重復精度：優于0.001%FS；
非 線 性：0.05%FS；
分 辨 率：150μm ；
輸出模式：Rs-485 ；
供電電源：15～30VDC；
防爆等級：ExdⅡBT5 ExiaⅡAT5 ExiaⅡBT5；
溫度系數：測桿：－40℃～120℃；
電子倉：－20℃～75℃；
工作壓力：浮球：3.2MPa；
測桿材料：0Cr18Ni9、1Cr18Ni9Ti。
2、模擬信號輸出液位傳感器：
量程范圍：50～7000mm；
供電電源：24VDC±10%；
輸出形式：4～20mA；0～5V；0～10V；
工作溫度：電子倉：－40℃～+85℃（zui大范圍）；
測桿：－40℃～+110℃（zui大范圍）；
輸出溫漂：50ppm/℃ ；
產品功耗：小于60mA；
工作壓力：浮球3.2MPa；
輸出紋波：小于20mV；
線性誤差;優于0.05%FS；量程小于300mm的傳感器，誤差小于150μm；
重復性誤差:優于0.002%FS；
帶負載能力:4～20mA輸出：帶負載能力不低于500Ω；
0～5V，0～10V輸出：zui大輸出阻抗小于20Ω；
測桿材料:0Cr18Ni9、1Cr18Ni9Ti或用戶特殊定制；
電子倉外殼材料:1Cr18Ni9Ti或用戶特殊定制；
浮球材料:1Cr18Ni9Ti、0Cr17Ni12Mo2、0Cr17Ni14Mo2；
連接形式:M18×1.5、M20×1.5、3/4－16UNF－2A（或者用戶特殊定制）；
防爆類型:ExdⅡBT5。
七、接線注意：
1、配線時應避開大容量的變壓器、電動機或干擾源。
2、對于防爆型，為確保防爆性能，須***按有關規定配線。
3、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC＋、－兩端。
4、根據需要連接接地端子。
5、擰緊接線盒的接線端蓋。
八、使用注意事項：
1、定貨或安裝前，用戶應先了解安裝現場情況，提供安裝現場的環境溫度、沖擊、振動及壓力以及尺寸符合液位傳感器的安裝允許范圍等參數。
2、對產品的應用、防腐蝕及功能選擇。
3、測桿不能彎曲，使用后，應將產品放回包裝管內。
4、液位傳感器的電子倉和測桿，末端不允許受大的沖擊或振動。
5、液位傳感器不可直接用于有化學反應或其它對液位傳感器有損害的易燃、易爆、 腐蝕、蒸汽和液體等場合，必要時需有防護措施給予保護。
6、液位傳感器的電子部件防濺但不可浸沒，切不可讓液體浸至六角基座上方。
7、安裝完畢，應對電子倉進行保護處理。
8、液位傳感器的屏蔽電纜線須***避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。
9、探桿安裝處不能有干擾，如攪拌器、入料口等。探桿不能彎曲受力，不允許受較大的沖擊或振動。探桿上的磁浮子應能自由上下滑動，不能被其它物體擋住。
10、液位計須***垂直安裝，安裝斜度不得大于5度。安裝浮球時有標記的半球應在液面之上。下限位鎖緊環固定時，鎖緊環上端應與桿底部標記線平齊。
九、安裝要求：
1、磁致伸縮通常為頂部安裝。
2、探桿安裝處不能有干擾，如攪拌器、入料口等。
3、探桿不能彎曲受力，不允許受較大的沖擊或振動。探桿上的磁浮子應能自由上下滑動，不能被其它物體擋住。
4、液位計須***垂直安裝，安裝斜度不得大于5度。
5、液位計在易燃、易爆、腐蝕的蒸汽和液體等場合使用時，必需有防護措施給予保護。
6、液位計的連接電纜線須***避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。
十、選型注意事項：
1．液位計選型應與現場介質環境相符，包括環境溫度、壓力、振動、沖擊、結構材料與介質的相容性等。
2．被測介質溫度較高時(100～200℃)，推薦選配帶外浮筒型的探頭(選型表選項B)，采用側側法蘭安裝。溫度更高時(200～300℃)，推薦選配帶外浮筒側面捆綁型的探頭(選型表選項C)，采用側側法蘭安裝。
3．測量探桿上下兩端有測量死區，選擇量程時應予以考慮。
4．液位計常用不銹鋼磁浮子的尺寸為Ф45×56×Ф15，須選用DN50及以上的法蘭連接才行。對于選用螺紋連接的液位計，用戶需要自配法蘭或支架安裝。
十一、參數對照表：
測量范圍 | 200mm～6000mm（硬桿結構）；3000mm～20000mm（軟管結構） |
輸出信號 | 4~20mA(帶HART通信協議)或PROFIBUS PA和FF HI等現場總線協議 |
電壓范圍 | 12~36Vdc |
額定電壓 | 24Vdc |
準確度 | ±0.05%FS |
分辨率 | ≤0.02%FS |
非線性 | ≤0.02%FS |
溫度影響 | ≤±0.01%/℃ |
絕緣電阻 | ＞20MΩ |
顯示 | LCD顯示 |
工作壓力 | 浮球耐壓常規1.6MPA，zui大可耐3.2mpa |
環境溫度 | -25~70℃ |
環境濕度 | 5%~95% |
介質溫度 | -40-300℃ |
防護等級 | IP66 |
防爆等級 | ExiaIICT3~T4 , ExdIICT4~T6 |
產品功耗 | ≤30mA |
相應時間 | ＜1秒 |
導向桿材料 | 304、316或用戶定制 |
浮球材料 | 304、316或丁晴橡膠 |
外殼材料 | 不銹鋼、鋁合金或用戶定制 |
電纜參數 | 1個M20*1.5電纜入口，一個盲堵M20*1.5 |
連接方式 | 2芯屏蔽線接線端子連接 |
十二、選型編碼：
ZW-CZS | 磁致伸縮液位計(中偉測控) | ||||||||
代碼 | 產品類型 | ||||||||
1 | 常規型 | ||||||||
2 | 衛生型 | ||||||||
3 | 防腐型 | ||||||||
代碼 | 輸出信號 | ||||||||
A | 4-20mA | ||||||||
B | 0-5V | ||||||||
C | 0-10V | ||||||||
D | RS485二線制數字信號 | ||||||||
E | SSI格雷碼信號 | ||||||||
代碼 | 被測介質密度（單位g∕cm3） | ||||||||
1 | 0.45-0.51 | ||||||||
2 | 0.51-0.65 | ||||||||
3 | 0.65-0.75 | ||||||||
4 | 0.75-0.9 | ||||||||
5 | 0.9-1.15 | ||||||||
6 | 1.15-1.8 | ||||||||
代碼 | 接液部分材質 | ||||||||
E | 304不銹鋼 | ||||||||
F | 316不銹鋼 | ||||||||
G | 聚四氟乙烯 | ||||||||
代碼 | 過程連接 | ||||||||
8 | 法蘭連接 | ||||||||
9 | 卡箍連接 | ||||||||
0 | 螺紋連接 | ||||||||
代碼 | 是否帶現場顯示 | ||||||||
N | 不帶現場顯示 | ||||||||
E | 帶現場LED顯示 | ||||||||
C | 帶現場LCD顯示 | ||||||||
代碼 | 產品等級 | ||||||||
6 | 普通型 | ||||||||
7 | 防爆型 | ||||||||
代碼 | 量程范圍 | ||||||||
L= | 200-20000mm | ||||||||
ZW-CZS | 1 | A | 1 | E | 8 | N | 6 | L=1000 | 選型舉例 |
注：1、選配法蘭時請注明法蘭材質選配其它規格的法蘭請?zhí)峁┰敿殘D紙；
2、需要提供其它連接螺紋是請在訂貨錢咨詢。
十三、設計選用及訂貨須知：
1、型號規格；
2、測量范圍；
3、工作壓力、溫度；
4、裝置材質；
5、特殊要求協商；
6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。
售后服務承諾：
1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品, , , 出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
