直讀式玻璃管液位計

•

直讀式玻璃管液位計可適用于各種開口或密閉容器的液位測量，特別對高壓、高溫、高粘度、強腐蝕性介質更具******性。由于被測量介質與指示器******隔離，所以它比傳統的板式、管式液位計具有更高的可靠性、安全性和實用性

一、產品概述：

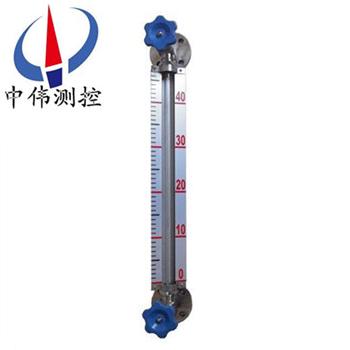

ZW-UGB系列直讀式玻璃管液位計主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。特別是儲液罐的設備配套，此玻璃管液位計的玻璃管外加了一層不銹鋼外保護套，有效的防止磕碰，增加液位計的使用壽命及生產安全。液位計是根據連通器原理生產的一種就地式液位測量儀表，具有讀數準確、結構簡單，維修方便、經久耐用等特點。執行標準：原化工部HG5-227-80標準。

二、工作原理：

ZW-UGB系列直讀式玻璃管液位計在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內液位的高度。

儀表在上下閥內都裝有鋼球，當玻璃管因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可以防止容器內的液體繼續外流。

三、應用場合：

ZW-UGB系列直讀式玻璃管液位計可同其他的數顯儀表配套使用，大道多種控制目的。因此，它廣泛的用與電力、石油、化工、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

四、主要特點：

1、適合容器內液位介質的液位、界位的測量。除現場指示外還可配位置變送器、報警開關進行遠。

2、距離信號傳遞。

3、指示新穎、讀數直觀、指示器的觀察方向可根據用戶的需要位置而改變。

4、指示機構與被測介質******隔離，因而密封性好，可靠性高，使用安全。

5、結構簡單、安裝方便、維護費用低。

6、耐腐蝕、防爆、無需電源。

五、技術參數：

1、測量范圍（安裝中心距）：350、440、500、600、800、1000、1200、1400、1700、2000mm ；

2、被測介質工作壓力：1.0（R-PP），1.6（玻璃管），2.5，4.0，6.4MPa（石英管）；

3、被測介質工作溫度：-10℃~+450℃；

4、鋼球自動封閉壓力：大于0.2MPa重量：15~30kg；

5、伴熱蒸汽壓力：≤0.6MPa；

6、蒸汽夾套接頭：G1/2″外螺紋；

7、接口法蘭：采用化工部1997年新頒發的HG20592~20635-97法蘭標準。

六、安裝、使用、維護：

1、安裝：玻璃管液位計屬精密儀表，運輸、搬運、開箱及安裝時都要小心輕放，不得撞擊、敲打，防止玻璃管破碎，出廠時按1.5倍PN試壓，用戶不得擅自拆卸玻璃管；

2、使用：液位計上下閥門的法蘭與容器上、下引出管的法蘭安裝連接好后，先慢慢開啟上下閥門，使液體沖刷內壁，如有顯示不清晰現象，待壓力穩定后即能清晰，如容器內液體為高溫時，應事先將玻璃管進行預熱半小時后方可投入運行，以免玻璃管突然受高溫而破裂；

3、維護：經長期使用后，需定期進行沖洗排污，可先關閉上下閥門，然后開啟排污閥，將管內液體排空后關閉，再微開下閥讓液體充入表體后關閉，zui后，微開上閥，打開排污閥，反復沖凈為止；如選用針型閥門在正常運行時，閥桿退出轉數不得少于4轉，當玻璃管損壞時，保證鋼球能自動密封。

七、安裝注意事項：

1、玻璃管液位計在運輸、搬運及安裝時，不準撞擊或敲打，以防玻璃管和玻璃片破碎。

2、液位計安裝后，當介質溫度很高時，不要馬上開啟閥門，應預熱20-30分鐘，待玻璃管有一定溫度后，再緩慢開啟閥門。

閥門開啟程序：先緩慢開啟上閥門，再緩慢開啟下閥門，使被測介質慢慢進入玻璃管內。

3、液位計在使用中，應定期清洗玻璃管內外壁污垢，以保持液位顯示清晰。清洗程序：先關閉與容器連接的上、下閥門，打開排污閥，放凈玻璃管內殘液，使用適當清洗劑或采用長桿毛刷拉擦方法，清除管內壁污垢。

4、如果石英管斷裂或掛垢嚴重需要更換時，具體步驟如下：

拆下表體，擰開兩端螺帽和螺母，用木棍將石英玻璃管從一端向另一端敲擊，取出石墨環，將新石英管裝入，

再將石墨環套在石英管上，等距嵌入表體內，擰緊兩端螺母及螺帽，確認無滲漏后，即可投入運行。

適用于堿性 酸性環境。堿性玻璃管液位計，酸性玻璃管液位計。

八、清洗維護:

1、使用中的液位計定期檢查。清洗玻璃內外壁污垢，使液體顯示清晰。

2、為了保證片動密超過計劃作用，容器內的介質壓力應大于0.2MPa,在打開上下閥時，閥桿退出轉數不小于4 轉(使鋼球封門時，不致于碰到閥桿的頂端。)

3、容器上與本玻璃管連接的兩法蘭端面應保證在同一垂直平面內，否則在液位計安裝后使閥門撓曲，以致玻璃管折斷。

九、規格與基本參數：

十、材料分類：

十一、選型編碼：

十二、設計選用訂貨須知：

1、型號規格；ZW-UGB系列玻璃管液位計；

2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；

3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用法蘭是DN20或DN25；

9、特殊要求：請在訂貨前詳細注明。

售后服務承諾：

1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
