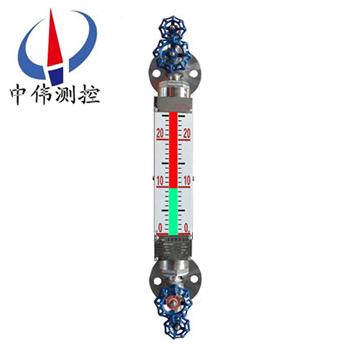

直通式石英管液位計

•

直通式石英管液位計主要由特殊異形石英玻璃管、濾色經綠玻璃片、表體、上、下閥門及排污閥組成。液位計與容器上法蘭構成連通器，通過自然光在液體中的折射和反射的光學原理，借助濾色紅綠玻璃片使液相呈現綠色，氣相

一、產品概述：

ZW-UGS系列直通式石英管液位計利用光學原理直接顯示液面位置，氣紅液綠，液位界線十分明顯。該液位計為熒光雙色顯示，適用于夜間遠距離觀察。同時，這種液位計觀察方向用戶可以自由旋轉選擇，具有觀察角度大，視面寬、安全可靠等優點。適用于對石油化工領域粘度較大的介質進行液位監測。這種液位計具有加熱保溫裝置，液位界線顯示靈敏，清晰準確。

二、工作原理：

ZW-UGS系列直通式石英管液位計主要由特殊異形石英玻璃管、濾色經綠玻璃片、表體、上、下閥門及排污閥組成。液位計與容器上法蘭構成連通器，通過自然光在液體中的折射和反射的光學原理，借助濾色紅綠玻璃片使液相呈現綠色，氣相呈紅色。紅綠顯示清晰，可在遠距離觀察和夜間觀察。

工作原理由于不同液體光普的差別和密度差的關系，運用彩色液位計折射的光學原理，達到三色顯示界面的目的，并在兩種液面的界面間飄浮著一個彩色的浮標，使兩種界面涇渭分明。

三、應用場合：

ZW-UGS系列直通式石英管液位計是普通玻璃板液位計更新?lián)Q代產品，它廣泛應用于石油、化工、電力、冶金等行業各種透明液體容器和鍋爐上，如：水、汽油、液化氣、液氨、丙安、丙烷、丙烯、芳烴、酸等油品和化工原料的液位測量，同時適用于二種不同介質密度的界面測量。

四、主要特點：

1、液、氣相顯示清晰、無盲區、密封性能好；

2、耐高溫耐高壓；

3、防粘稠、重量輕、奉命長、無泄漏；

4、結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。

五、技術參數：

1、測量范圍（法蘭中心距）：500、800、1100、1400、1700、2000mm（其他中心距可協商供貨）；

2、鍋爐水位計：±150、±200、±220mm；

3、觀測范圍：法蘭中心距；

4、觀測寬度：20mm；

5、顯示方式：汽相紅色，液相綠色；

6、材質：碳鋼、不銹鋼（1Cr18Ni9Ti、304、316L）；

7、工作壓力：1.2、2.5、4.0、6.4（6.3）MPa；

8、工作溫度：碳鋼≤350℃；不銹鋼≤450℃；

9、排污閥形式：G1/2〃截止閥；

10、連接法蘭通徑：DN15、DN20或DN25如用戶需采用其他標準可根據用戶需要設計；

11、法蘭密封面：平面（RF）或凸面（M）；

12、伴熱蒸汽夾套接口：ZG1/2〃外螺紋；

13、伴熱蒸汽工作壓力：≤1.0 MPa；

14、電伴熱：采用自限溫度伴熱帶；

15、鋼珠封閉動作壓力：≥0.3 MPa；

16、光源電源：220VAC；

17、環境溫度：-50~+80℃；

18、防爆等級：Exia ⅡCT5。

六、運傳（變送）裝置技術參數：

1、遠傳裝置量程：0-15000mm:在同一個設備上，因量程過大而同時使用多臺同一型號的浮子液位計時，遠傳部分可以串聯使用多臺同一型號的浮子液位計時，遠傳部分可以串聯使用，但用戾在訂貨時須注明。

2、精度：±10mm

3、回差：±10mm

4 、輸出信號：4-20m A.DC

5、遠傳距離：3Km,敷設電纜電容、電感值不超過0.04UF、2mH

6 、電源電壓：24V .DC 、220V. AC50Hz(浮子液位計配帶24V直流穩壓電源）

7、環境溫度：-40～+60℃

8、環境振動：頻率≤25Hz振幅≤0.05mm

9、負載阻抗：250Ω

10、防爆軟管接口：M20*1.5內螺紋

11、功耗：＜1.0W

12、防爆型式及防爆標志：經化工部電氣儀表防爆質量監檢驗中心檢驗合格。

七、報警器技術參數：

1、供電電源電壓：220V、AC，50Hz

2、輸出信號：二常開，二常閉開關信號

3、開關觸點容量：220V，2A

4、工作壽命：＞10的5次方次

5、報警精度：±5mm

6、環境溫度：-40～+60℃

7、環境振動：頻率≤25Hz振幅≤0.5 mm

8、防爆型式及防爆標志：經化工部電氣儀表防爆質量監督檢驗中心檢驗合格。防爆標志dllBT4.防爆證號：CE991009

9、報警開關防爆軟管接口：M20*1 .5 內螺紋。

八、分類和適用范圍：

1、通用無盲區雙色石英管液位計：

主要由帶法蘭防爆角閥、柔性管、表體、異形石英管、濾色板、排污閥等組成。其特點是應用廣泛、美觀大方、安裝方便、經久耐用。

適用于多種工況，對碳鋼或304、1C18Ni9Ti、316L腐蝕許可的介質均可選用。如水、液化氣、油品等烴類、鹽堿溶液、稀酸等多種有機無機介質。

2、浮子三色石英管液位計：特殊制造的小浮子在石英管里浮在的液-液界面上,同時還可以汽紅液綠指示液位。適用于低粘度介質，如液化氣-水、輕油-水及化工溶劑。液-液介質比重差大于0.2g/cm。

3、無浮子三色石英管界位計：特殊制造的石英管能利用水和油折射率的細小差別，分別以紅色和綠色指示油和水。適用于汽油、煤油、柴油-水的界面指示。

4、PP防腐雙色石英管液位計：主要由帶法蘭PP防爆角閥、表體、雙色石英管、濾色板等組成。其特點是不采用碳鋼，有較高的強度、重量輕、美觀耐用、防腐蝕性能較強。溫度壓力不高且對PP腐蝕許可的介質均可選用，如電廠高濃度的鹽酸等多種腐蝕性介質。

5、襯氟塑料防腐雙色石英管液位計：主要由特制襯氟塑料三通、表體、雙色石英管、濾色板等組成。其特點是不采用碳鋼，不僅具有有很高的強度，而且由于介質全被氟塑料隔離，防腐蝕性能zui強，外表美觀。適用于幾乎所有強腐蝕性介質。

6、儲罐專用寬視面雙色石英管液位計（大中心距）：

由于受石英管長度的限制，一般石英管液位計不可能做得很長，因此測儲罐液位時往往用一個連通管做成樹枝狀，重量大而且觀測不便。本產品用數段液位計巧妙連接而成。結構緊湊、重量輕、視面寬、顯示清晰。在測低密度介質時，經特殊設計后決不會產生汽化現象。不足之處是兩段中間有約40mm盲區，但由于是雙色顯示，該盲區影響甚小。適用于儲罐中包括液化氣等低密度介質在內的多種介質。

九、液位計的運輸、貯存、安裝、使用和維護：

1、包裝后的水位計可用常規的運輸工具運輸，但應避免劇烈振動和雨雪直接侵蝕。

2、水位計應放在溫度0~40℃，相對濕度不大于80%的干燥通風室內，室外空氣不應含腐蝕儀表的質。

3、水位計須***垂直安裝，其垂直偏差度應小于3°。

4、水位計與容器之間應裝有截止閥，以便清洗和檢修時與介質隔離。

5、根據介質情況，應定期對本體管進行清洗，清除管內的雜物。

十、使用及更換事項：

1、石英管主要用于各類承壓容器、工業蒸汽鍋爐上的液位顯示。在運輸、存放、拿取、擺放時都需要注意不要使用大力高擊石英管，不要用尖銳或是磨砂類的粗糙物品接觸石英管，保持液位計的管身平滑、透明、可見度高。

2、石英管的安裝非常簡單，它包括了上閥門、下閥門、排污閥門和主要顯色的讀數石英管，在安裝時，只需要將上下閥門處的法蘭端口分別對應鍋爐的相應端口，裝上，擰緊就可以完成安裝。

3、在使用時，首次啟用液位計，需要先打開排污閥門，使管內液體會通過閥門直接排出，再打開半圈上閥門，使石英管壁進行幾分鐘的預熱，尤其是在寒冷溫度的環境中，預熱時間一定要足夠，同時在進行預熱操作時，操作人員應當位于液位計側面，以防止意外情況的發生。

4、預熱之后，關閉排污閥門，此時可以打開下閥門，將上下閥門都開到正常運行的程度，使液位計進入正常工作狀態。

5、如果有需要在鍋爐運行狀態下進行液位計的更換，則需要注意打開鍋爐上的截止閥門，截止了兩邊的互通之后，再關閉液位計的上下閥門，打開排污閥門，然后進行相應的更換。

十一、用途及使用場合：

十二、選型編碼：

十三、設計選型及訂貨須知：

1、型號規格；ZW-UGS系列石英管液位計；

2、介質名稱：介質密度；

3、測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用的法蘭是DN20或DN25；

9、特殊要求：請在訂貨前詳細注, 明，如是否要帶遠傳、保溫夾套等等。
