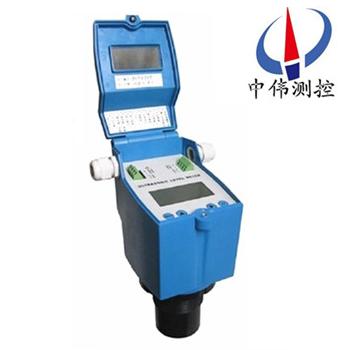

一體式超聲波液位計
一體式超聲波液位計引用國外xj****技術的科技成果，具有設計合理、性能優良、安裝方便的特點。電子模塊部分的微處理單元強大的分析能力，可以優化正確的回波，并將錯誤或虛假的回波加以排除，從而可以得出準確的數值。
Description：
一、產品概述：
ZWS-200KL系列一體式超聲波液位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
二、工作原理：
ZWS-200KL系列一體式超聲波液位計的工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例：
hb = ct2 即
距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式:
環境聲速= 331.5 + 0.6×溫度
三、應用場合：
ZWS-200KL系列一體式超聲波液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
1、水及污水處理 ：泵房、集水井、生化反應池、沉淀池等；
2、電力礦山：灰漿池、煤漿池、水處理等。
四、主要特點：
1、具有抗干擾性強。可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量,開關量及RS485輸出，方便的與相關設施接口。
2、采用聚丙烯防水外殼。殼體小巧且相當堅固,具有優良的耐化學品性,對于無機化合物、不論酸、堿、鹽溶液、除強氧化性物料外，幾乎都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。
3、重量輕，不結垢，不污染介質。
4、無毒性。可用于食品工業設備安裝，維修極為方便。
五、現場條件：
1、環境溫度： -10 ~ +60℃（低溫情況需特殊說明）；
2、表殼保護等級：IP65 適用于戶外安裝；
3、適用測量的介質：適用于大部分液體及粉狀顆粒狀固體，弱酸，弱堿，強堿，低于40%的強酸。若在強酸應用場合，請與我司，應使用防腐探頭；
4、容器壓力：0.7~3 bar。
5、在下面的任何一種情況，要注意：
① 有泡沫的液體、固體；
② 周圍有強電壓，強電流，強電磁干擾，盡量避免高電壓，高電流及強電磁干擾；
③ 大風和太陽直曬；
④ 強震動。
六、技術參數：
1、工作電壓：DC12V/300mA ±10%（默認），可選DC24V；
2、檢測量程：1，2，3，5，6，8，10，15，20，30，50；
3、顯示分辨率：d = 1mm/1cm 標定時設置；
4、顯 示：四位八段 0.39英寸LED數碼管或LCD多信息顯示屏；
5、限 值：2-4組限值TTL控制電平或NPN集電極開路輸出，可直接驅動固態繼電器；
6、數據輸出：基本型4～20mA模擬量輸出，另可選購0～5V、1～5V或串口數據輸出方式；
7、鍵 盤：三位防水輕觸鍵，可設定上下限，TTL控制電平輸出模式（選購）；
8、工作頻率：20～300KHZ （因型號而不同）；
9、工作溫度：0～50℃、－10～60℃、－30～80℃可選；存儲溫度：- 40℃～85℃；
10、偵測方式：連續1～100HZ（因量程及工況而不同，默認1HZ）；
11、外形尺寸：120×120×180（因型號而不同），4～20mA模擬量輸出。
七、容器安裝條件：
1、密閉容器：
a、對于8m以下量程，容器上要有DN65以上的法蘭口，對法蘭下的接管長度無需要求。
b、對于10m、12m量程，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm。
c、對于15m量程，容器上要有DN150以上的法蘭口，對法蘭下的接管長度小于150mm。
d、對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，對法蘭下的接管長度小于200mm。
2、開口容器：
a、對于8m以下量程，容器上要有直徑65mm以上安裝口。
b、對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于150mm。
c、對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm。
d、對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm。
3、開放式池子：要求有安裝支架。
八、接線形式的選擇：
1、兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可，為標準的變送器形式。
2、三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。
3、四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其優勢是發射功率較大，同時提供高、低位繼電器輸出，增加了新功能。
4、測量量程：
a、根據實際量程選擇相應型號的超聲波物位計。
b、若被測液體波動劇烈，請選擇量程大一級別的型號。
c、固體料位測量的有效量程為液位量程的1/2至2/3。
5、供電形式：
DC24V供電：
a、提供給兩線制系列的供電電流能力應不小于30mA。
b、提供給三線制系列的供電電流能力應不小于60mA。
c、提供給四線制系列的供電電流能力應不小于80mA。
AC220V供電：
只能選擇四線制系列的產品，供電電流能力應不小于50mA。
九、安裝注意事項：
安裝時，并注意以下幾點：
1、傳感器和高液位之間距離應大于盲區（空距等于高物位+盲區）同時要保證傳感器軸線應垂直于被測液面。
2、盲區及傳感器到測量液小距離，在這一區間儀表無法正常工作，一般取值（量程＜20m）設30cm～60cm之間，（量程＞20m）設60～100cm之間。
3、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。
4、由于傳感器發射角的存在，在安裝時傳感器與器壁應保持一定的距離。測量固體料位時傳感器應避開下料口。
5、在測量范圍內不要有容易引起干擾信號的障礙物，如人梯、橫梁、檢修通道等。
6、測量固體物料時，必要時可采用萬相轉換連接器，通過它來調節傳感器的測量角度，使傳感器z大程度地接收回波信號，并找到理想點，實現對料位的準確測量。
十、參數對照表：
型 號 | ZWS-200K系列超聲波液位計（中偉測控） |
圖 片 |
|
量 程 | 液體：0~15m/20m/30m/40m 固體：0~6m/10m /15m /25m |
盲 區 | 0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
精度(空氣中) | 量程的0．2％ |
電流輸出 | 4~20mA |
輸出分辨率 | 實際量程的0．03％ |
輸出負載 | 0~500Ω |
開關量輸出 | 高位、低位繼電器常開 |
繼電器規格 | AC250V 5A／DC30V |
顯示分辨率 | lcm |
顯示方式 | 4位LCD液晶(字高15cm) 或6位LED數碼管 |
輸入電源 | DC24V(±10％)80mA或AC220V 50mA |
溫度補償 | 全范圍自動 |
介質溫度 | -45℃~+85℃ |
壓力范圍 | ±0．1MPa |
聲波束角 | 5°(3db) |
檢測周期 | 1秒 |
參數設置 | 3位有感按鍵 |
電纜裝置 | PGl3.5密封套 |
外殼材質 | ABS |
傳感器材質 | PVC |
防護等級 | IP67 |
安裝方式 | 螺紋(法蘭)或固定孔(支架) |
安裝要求 | 探頭發射面應伸出容器安裝口 |
十一、選型編碼：
ZWS-200K | 代碼說明（中偉測控） | |||
形 式 | L1 | 一體式兩線制 | ||
L3 | 一體式三線制 | |||
L4 | 一體式四線制 | |||
FB | 分體式四線制精簡型 | |||
F1 | 分體式四線制標準型 | |||
量 程 | 4 | L=4m | ||
6 | L=6m | |||
8 | L=8m | |||
10 | L=10m | |||
12 | L=12m | |||
15 | L=15m | |||
20 | L=20m | |||
30 | L=30m | |||
40 | L=40m | |||
客戶指定 | L=…m | |||
電源電壓 | D | DC24V LCD液晶顯示 | ||
E | DC24V LED數碼管顯示 | |||
A | AC220V LCD液晶顯示 | |||
探頭加長 | **mm | |||
注：若被測液體波動劇烈，請選擇大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3。
說明：
1、兩線制系列無12米、40米量程型號。
2、三線制系列無10米、40米量程型號。
3、四線制系列和分體式標準型無10米量程型號。
4、分體式精簡型無12米、40米量程型號。
5、四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示。
十二、設計選用及訂貨須知事項：
1、被測量的介質類型。
2、介質的溫度，壓力。
3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。
4、是否需要防爆、防腐。
5、測量范圍是幾米。
6、連接方式：法蘭連接、螺紋連接。
7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。
8、工作電壓：24VDC。
9、輸出信號：4～20mA電流。
售后服務承諾：
1、我公司所售中偉超聲波系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、如用、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
