電阻遠傳壓力表
產品名稱：電阻遠傳壓力表
產品編號：9420-387
產品型號：YTZ-150
更新時間：2013.06.10
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品編號：9420-387
產品型號：YTZ-150
更新時間：2013.06.10
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、產品概述：
YTZ-150系列電阻遠傳壓力表適用于測量對銅及銅合金，或不銹鋼合金不起腐蝕作用氣體，液體的壓力，并通過儀表內部安裝的電位器式傳感器把被測量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制，此外，本儀表能夠同時就地指示壓力，便于現場工藝檢查。
二、結構原理：
YTZ-150系列電阻遠傳壓力表有一個彈簧管壓力和一個滑線電阻式發送器等所組成。
YTZ-150系列電阻遠傳壓力表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏離時，電阻傳送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示出相應的壓力值。
三、技術參數：
1、準確度等級:1.6；
2、發送器起始電阻值:3～20Ω；
3、發送器滿度電阻值:340～400Ω；
4、發送器連接端①②外加電壓不大于6V；

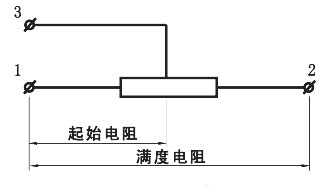

5、滑線電阻式發送器接線圖；
6、使用環境條件：40～60℃,相對濕度不大于85％,且震動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響；
7、濕度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4％/10℃；
8、重量：1.2kg。
四、選型代碼：
|
產品名稱 |
電阻式遠傳壓力表（江蘇中偉） |
|
產品型號 |
YTZ-150 |
|
公稱直徑 |
Φ150 |
|
精度等級 |
1.6 |
|
測量范圍（MPa） |
0～0.1～60
-0.1～0～2.4 |
|
連接螺紋 |
M20×1.5 |
|
電位器起始電阻（Ω） |
8～16 |
|
電位器滿度電阻（Ω） |
330～390 |
|
工作電壓（V） |
≤6 |
|
備注：如果對儀表連接螺紋或其它方面有特殊要求時，請與公司協商訂做。 | |
五、設計選用及訂貨須知：
1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請在訂貨時詳細說明。
六、售后服務承諾：
1、我公司所售壓力表系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
